Описание продукта

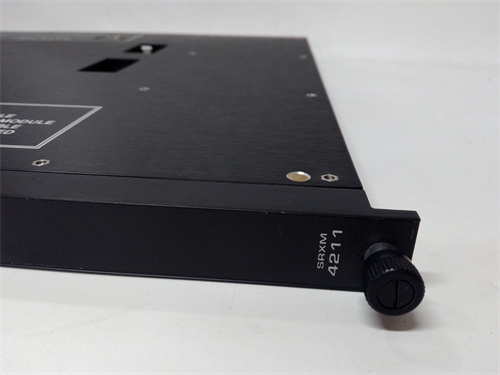

Аналоговый входной модуль TRICONEX 4211 является ключевым компонентом для систем тройного модульного резервирования (TMR) серии Tricon, обеспечивающим надежный и безопасный сбор данных от аналоговых полевых датчиков в системах аварийной остановки (ESD) и противопожарной и газовой защиты (F&GS). Этот модуль спроектирован по принципу TMR, что означает наличие трех идентированных и изолированных каналов для каждого входа, которые работают параллельно. TRICONEX 4211 преобразует аналоговые сигналы (такие как ток 4-20 мА или напряжение 0-10 В) от критически важных датчиков давления, температуры, уровня или расхода в цифровые значения, используемые главным процессором Tricon для принятия логических решений по безопасности. Благодаря архитектуре тройного резервирования, модуль 4211 обеспечивает высочайшую доступность и диагностическую, что является обязательным требованием для систем, сертифицируемых по уровню SIL 3.

Технические параметры

• Тип устройства: Аналоговый входной модуль TMR для систем безопасности.

• Принцип работы: Тройное модульное резервирование (Triple Modular Redundancy) с мажоритарным голосованием на выходе.

• Количество каналов: Как правило, 8 аналоговых входных каналов (уточняется по спецификации).

• Типы входных сигналов: Наиболее часто 4-20 мА; может поддерживать и другие диапазоны (0-10 В и т.д.).

• Разрешение: Высокое, обычно 16-битное.

• Гальваническая развязка: Полная развязка между каналами и между каждым из трех резервированных каналов и полевой стороной для предотвращения распространения неисправностей.

• Диагностика: Расширенная встроенная диагностика для каждого канала: обрыв петли, короткое замыкание, выход за пределы диапазона, диагностика внутренней цепи.

• Коэффициент безопасных отказов (SFF): Очень высокий, что необходимо для достижения уровня SIL 3.

Преимущества и особенности

1. Беспрецедентная отказоустойчивость TMR: Модуль TRICONEX 4211 может продолжать точную работу даже при отказе одного из трех внутренних каналов, без потери функциональности системы безопасности.

2. Сертификация SIL 3: Спроектирован, протестирован и сертифицирован для применения в системах самого высокого уровня целостности безопасности в соответствии с IEC 61508/61511.

3. Высокая диагностическая覆盖率: Обнаруживает более 99% потенциальных опасных отказов, что является ключевым требованием для достижения высокого SIL. Это означает, что модуль не только надежен, но и умеет сообщать о своих неисправностях.

4. Голосование (Voting) на аппаратном уровне: Три независимых результата преобразования по каждому каналу сравниваются (голосуются) непосредственно в модуле, что обеспечивает мгновенное отсечение неверных данных и подачу на процессор только правильного значения.

5. Горячая замена: Поддерживает замену без остановки контроллера или отключения функций безопасности, что критически важно для непрерывных производств.

6. Полная гальваническая развязка: Защищает чувствительные цепи контроллера от высоковольтных выбросов и помех, возникающих в полевых условиях.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Подключение датчиков высокого давления на скважинах, датчиков уровня в сепараторах, сигналов расхода на магистральных трубопроводах для системы ESD.

• Химическая и нефтехимическая промышленность: Мониторинг температуры и давления в экзотермических реакторах, контроль уровня в емкостях с опасными веществами.

• Энергетика: Сбор данных с датчиков вибрации, температуры подшипников и давления масла на газовых и паровых турбинах для систем их защиты.

• Заводы по сжижению природного газа (LNG): Контроль критических параметров на линиях сжижения, хранения и отгрузки.

Сравнение с аналогами (Honeywell, HIMA, ABB)

• Против аналоговых модулей в стандартных ПЛК: Модули общего назначения не имеют архитектуры TMR, крайне низкой диагностической покрытия и не сертифицированы для SIL 3. TRICONEX 4211 создан исключительно для безопасности.

• Против решений Honeywell (FSC) или HIMA: Конкуренты предлагают свои резервированные аналоговые модули. Уникальность модуля 4211 заключается в его интеграции в проверенную временем, доминирующую на рынке платформу Tricon с ее бескомпромиссным подходом к аппаратному тройному резервированию на уровне каждого компонента.

• Против систем 1oo2D (одна из двух с диагностикой): Архитектура TMR модуля 4211 (2oo3) обеспечивает более высокую доступность, чем архитектура 1oo2D. Система на базе 4211 продолжает работать в полном объеме при одном отказе, в то время как система 1oo2D может перейти в безопасное состояние.

Рекомендации по выбору и важные замечания

1. Исключительно для систем безопасности: Модуль TRICONEX 4211 должен использоваться только для функций безопасности (ПАЗ, F&GS). Для задач общего контроля процесса следует применять отдельную, независимую систему.

2. Строгая проверка совместимости: Перед заказом необходимо убедиться, что модуль 4211 совместим с версией шасси и главного процессора Tricon, а также с версией программного обеспечения TriStation.

3. Конфигурация и калибровка: Каждый канал модуля требует точной настройки в программном обеспечении TriStation (тип сигнала, диапазон, аварийное значение). Для ответственных применений может потребоваться начальная калибровка.

4. Монтаж и проводка: Крайне важно использовать экранированные кабели для аналоговых сигналов и соблюдать правила раздельной прокладки от силовых цепей. Заземление экрана должно выполняться корректно в одной точке.
