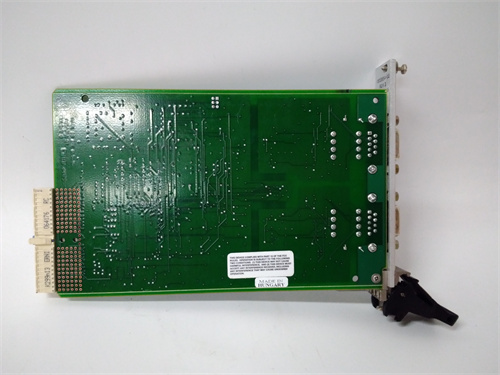

Описание контроллера PXI NI PXI-8186

NI PXI-8186 представляет собой высокопроизводительный встраиваемый контроллер формата PXI, разработанный компанией National Instruments (NI). Это устройство является полнофункциональным компьютером, предназначенным для установки в слот контроллера шасси PXI и служит вычислительным ядром для создания автоматизированных испытательных систем, систем сбора данных и управления в реальном времени. NI PXI-8186 сочетает в себе мощь стандартной персональной архитектуры с надежностью и синхронизацией шины PXI, что делает его идеальной платформой для сложных измерительных и управляющих приложений.

Основные технические параметры

• Форм-фактор: Контроллер PXI (слот 2 шасси), совместимый со стандартом CompactPCI.

• Процессор: Высокопроизводительный процессор Intel Pentium 4 (на момент выпуска) с тактовой частотой, обычно 2.2 ГГц или выше в зависимости от ревизии.

• Оперативная память (ОЗУ): Интегрированная память SDRAM, обычно объемом 512 МБ или 1 ГБ, с возможностью расширения.

• Накопитель: Встроенный жесткий диск (HDD) значительного для своего времени объема (например, 40 ГБ).

• Интерфейсы и порты: Интегрированные порты для клавиатуры/мыши (PS/2), последовательные (COM), параллельный (LPT), USB, Ethernet (10/100 Мбит/с), GPIB (IEEE 488) и видеоинтерфейс.

• Операционная система: Предустановленная ОС Microsoft Windows (часто Windows 2000/XP), оптимизированная для работы в реальном времени.

• Синхронизация: Полная поддержка шинных возможностей PXI, включая синхронизацию и триггерные шины для точной координации с модулями ввода-вывода в шасси.

Ключевые преимущества и особенности

Ключевым преимуществом контроллера NI PXI-8186 является его способность выступать в роли мощной и интегрированной платформы "все-в-одном" для испытательных стендов. Он устраняет необходимость во внешнем ПК, обеспечивая более компактное, надежное и производительное решение. Наличие встроенного интерфейса GPIB (IEEE 488) позволяет напрямую управлять целым парком программируемого измерительного оборудования (спектроанализаторы, генераторы и т.д.) без дополнительных плат. Его интеграция со средой разработки NI LabVIEW и драйверами NI-DAQ обеспечивает быструю разработку сложных приложений управления и измерений. Высокая вычислительная мощность PXI-8186 позволяла обрабатывать большие объемы данных в реальном времени.

Примеры применения в различных отраслях

• Автомобильные испытательные стенды: Управление сбором данных с датчиков (вибрация, температура, давление), управление исполнительными механизмами и синхронная обработка сигналов при испытаниях двигателей и шасси.

• Аэрокосмическая и оборонная промышленность: Использование в составе систем проверки и контроля авионики, испытания бортового оборудования, генерации и анализа радиолокационных сигналов.

• Полупроводниковое производство: Автоматизация тестирования интегральных схем и компонентов на производственных линиях.

• Исследования и разработки (R&D): Создание гибких лабораторных установок для физических экспериментов, испытаний материалов и прототипирования систем управления.

Сравнение с аналогами конкурентов

В своем классе встраиваемых контроллеров PXI (которые не являются ПЛК в традиционном понимании) NI PXI-8186 конкурировал с решениями других производителей шасси и контроллеров, таких как ADLINK или Agilent (ныне Keysight). Его главным отличием была тесная, оптимизированная интеграция с обширным парком модулей ввода-вывода NI (например, для сбора данных, генерации сигналов, управления движением) и программной экосистемой LabVIEW. По сравнению с универсальными промышленными ПЛК (Siemens, Rockwell), PXI-8186 предлагал гораздо более высокую вычислительную мощность и гибкость для сложных измерительных задач, но мог уступать в простоте программирования логики и устойчивости к сверхжестким промышленным условиям (пыль, влажность, экстремальные температуры).

Рекомендации по выбору и важные замечания

1. Архивный статус: NI PXI-8186 является устаревшим (Legacy) продуктом, снятым с производства. Его приобретение актуально только для поддержки жизненного цикла существующих систем, где критически важна аппаратная и программная совместимость.

2. Совместимость шасси: Контроллер совместим только с определенными моделями шасси PXI (обычно стандартного размера 3U или 6U). Необходимо проверять совместимость по каталогу NI.

3. Программное обеспечение и драйверы: Критически важно использовать совместимые версии операционной системы, LabVIEW, NI-DAQ и других драйверов, которые поддерживают данную конкретную модель контроллера. Современные версии ПО могут его не поддерживать.

4. Ограничения современных ОС: Установка современных операционных систем (Windows 7/10/11) невозможна или крайне проблематична из-за отсутствия драйверов для старых компонентов материнской платы. Ограничение остается на Windows 2000/XP.

5. Надежность накопителя: Встроенный жесткий диск (HDD) является механическим компонентом с ограниченным сроком службы. Рекомендуется регулярное резервное копирование данных и рассмотрение возможности замены на современный твердотельный накопитель (SSD) через адаптер, если это технически возможно.

6. Альтернативы для новых проектов: Для новых разработок следует рассматривать современные контроллеры PXIe от NI (например, серии PXIe-88xx) или компактные промышленные компьютеры (IPC) с интерфейсами PXIe, которые предлагают многократно возросшую производительность, поддержку современных ОС и долгосрочную доступность.
