Описание продукта

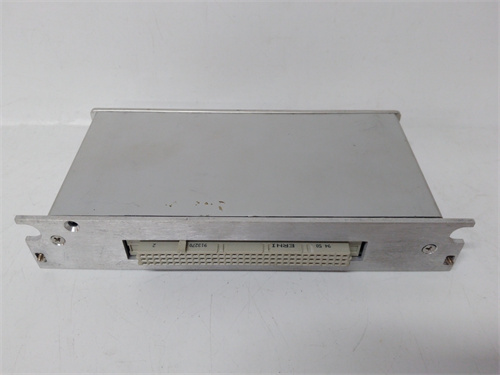

Кабельный адаптер NI SCXI-1346 выполнен в виде компактного интерфейсного модуля, который подключается к задней панели шасси SCXI и обеспечивает электрическое и механическое соединение с кабелем, идущим к плате сбора данных. Устройство имеет прочный металлический корпус с защитой от электромагнитных помех и фиксаторами для надежного крепления кабеля. На корпусе модуля расположены разъемы для подключения кабеля и индикатор правильности соединения. Модель NI SCXI-1346 специально разработана для работы с 68-контактными платами сбора данных M Series и E Series, обеспечивая прямое соединение без потери качества сигнала. Встроенные цепи согласования импедансов минимизируют отражения и искажения при передаче высокочастотных сигналов.

Технические параметры

• Тип устройства: Кабельный адаптер для соединения SCXI и DAQ.

• Совместимые шасси: SCXI-1000, SCXI-1001, SCXI-1000DC (все модели с разъемом на задней панели).

• Совместимые платы DAO: Платы с 68-контактным разъемом (M Series, E Series, S Series).

• Тип подключаемого кабеля: 68-контактный экранированный кабель (например, SH68-68-EP).

• Количество сигнальных линий: 68 (полная распайка "один к одному").

• Максимальная частота сигнала: До 10 МГц (ограничивается кабелем и платой DAQ).

• Сопротивление контактов: Менее 50 мОм.

• Экранирование: Полное металлическое экранирование с соединением с землей через шасси.

• Напряжение изоляции: 50 В постоянного/переменного тока между сигнальными линиями и землей.

• Материал корпуса: Алюминий с покрытием.

• Рабочая температура: От 0°C до +55°C.

• Температура хранения: От -20°C до +70°C.

• Относительная влажность: 10-90% (без конденсации).

• Размеры: 82 мм x 25 мм x 20 мм (без учета кабеля).

• Вес: Около 50 г.

• Монтаж: Крепление к задней панели шасси SCXI с помощью винтов.

Преимущества и особенности

Главное преимущество NI SCXI-1346 — это обеспечение надежного и помехозащищенного соединения между модулями условной обработки сигналов и платой сбора данных, что критически важно для сохранения точности измерений. Адаптер гарантирует, что все 68 сигнальных линий будут переданы без искажений и потерь. Ключевые особенности модели NI SCXI-1346 включают:

1. Полное экранирование для защиты от электромагнитных помех (EMI/RFI).

2. Низкопрофильная конструкция, не выступающая за габариты шасси.

3. Винтовое крепление для надежной фиксации и предотвращения случайного отключения.

4. Совместимость со всеми стандартными 68-контактными кабелями National Instruments.

5. Поддержка автоматического определения подключения через механический ключ-детектор.

6. Сохранение целостности сигналов при высокоскоростном сборе данных благодаря низкому сопротивлению контактов.
   Адаптер NI SCXI-1346 является неотъемлемым компонентом при построении многофункциональных систем сбора данных на базе шасси SCXI.

Примеры применения

В системах сбора данных и автоматизации адаптер NI SCXI-1346 используется для соединения модулей условной обработки сигналов с платами DAQ:

• Многоканальные измерительные системы: Подключение шасси SCXI с модулями термопар, тензодатчиков или датчиков напряжения к плате сбора данных в компьютере.

• Промышленный мониторинг: Соединение систем условной обработки сигналов вибрации и температуры с платой сбора данных для анализа состояния оборудования.

• Аэрокосмические испытания: Подключение модулей SCXI, обрабатывающих сигналы с датчиков давления и деформации на испытательных стендах.

• Автоматизация тестирования: Интеграция шасси SCXI с модулями коммутации и условной обработки в автоматизированные испытательные стенды.

• Научные эксперименты: Соединение модулей усиления и фильтрации сигналов с платой сбора данных в физических лабораториях.
  Благодаря своей надежности, NI SCXI-1346 является стандартным решением для соединения компонентов систем сбора данных National Instruments.
