Описание продукта

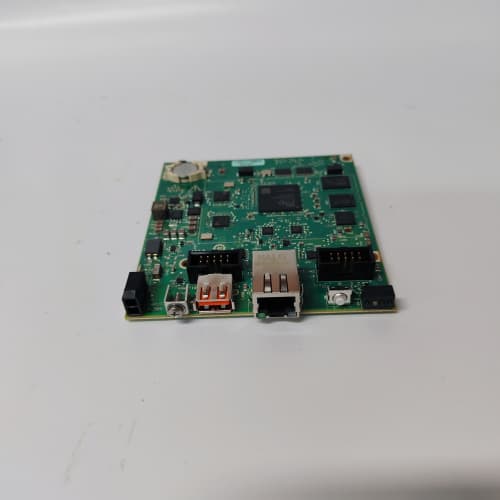

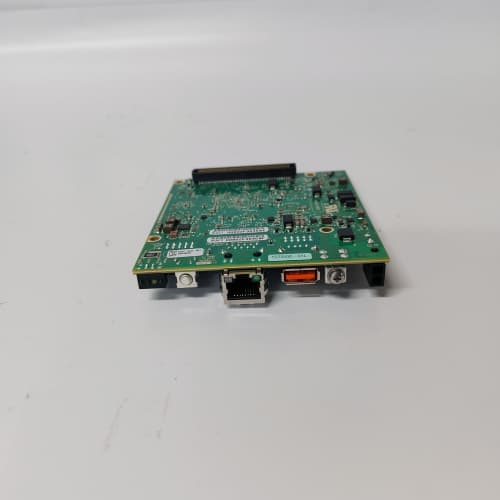

NI sbRIO-9607 от National Instruments представляет собой интегрированную платформу класса "система на модуле" (System on Module, SOM), которая сочетает в себе реальный процессор времени выполнения, программируемую пользователем вентильную матрицу (ПЛИС) и встроенные периферийные интерфейсы в одном компактном форм-факторе. Это ядро предназначено для встраивания в пользовательские несущие платы для создания специализированных устройств управления, сбора данных и прототипирования. Платформа NI sbRIO-9607 построена на архитектуре, обеспечивающей высокую детерминированность и производительность, что делает её идеальной для сложных задач управления с жёсткими временными ограничениями. Использование NI sbRIO-9607 позволяет разработчикам создать уникальное изделие, сохранив преимущества мощной и стандартизированной вычислительной платформы от National Instruments.

Технические параметры и характеристики

• Процессор: Высокопроизводительный процессор ARM Cortex-A9 с частотой 800 МГц для выполнения сложных алгоритмов и работы с ОС.

• ПЛИС (FPGA): Пользовательская ПЛИС Xilinx Spartan-6 LX45 для высокоскоростной обработки сигналов, детерминированного управления и интерфейсов ввода-вывода.

• Память: 256 МБ ОЗУ DDR3 и 512 МБ флэш-памяти для хранения программ и данных.

• Встроенные интерфейсы: Gigabit Ethernet, USB 2.0, UART, SPI, I2C, CAN.

• Программная среда: Полная поддержка среды графического программирования NI LabVIEW, включая модули LabVIEW Real-Time и LabVIEW FPGA, что значительно ускоряет разработку.

• Операционная система: ОС реального времени NI Linux Real-Time для надежного и предсказуемого выполнения задач.

• Питание: +5 В DC через системный разъем.

• Температурный диапазон: Расширенный промышленный диапазон (часто от -40°C до +85°C) для работы в жестких условиях.

Преимущества и ключевые особенности

1. Мощная гибридная архитектура: Сочетание процессора для сложной логики и ПЛИС для высокоскоростного детерминированного ввода-вывода предоставляет беспрецедентную гибкость для решения уникальных задач, что является ключевым преимуществом NI sbRIO-9607.

2. Экономия времени на разработку: Использование LabVIEW для программирования как процессора, так и ПЛИС на одной платформе сокращает сроки вывода продукта на рынок.

3. Высокая производительность и надежность: Детерминированная обработка на ПЛИС и ОС реального времени гарантируют реакцию системы в строго заданные временные рамки, что критически важно для систем управления.

4. Компактность и настраиваемость: Форм-фактор SOM позволяет создавать компактные и специализированные конечные устройства, спроектированные под конкретные нужды, с использованием NI sbRIO-9607 в качестве вычислительного ядра.

Примеры применения в различных отраслях

• Промышленная автоматизация и контроль качества: Высокоскоростной контроль производственных линий, машинное зрение для сортировки и обнаружения дефектов, интеллектуальные испытательные стенды.

• Телекоммуникации и связь: Обработка радиосигналов (SDR), прототипирование сетевого оборудования, генерация и анализ сигналов.

• Транспорт и аэрокосмическая промышленность: Прототипирование блоков управления для автономных систем, бортовые системы сбора данных, моделирование "железа в контуре" (HIL).

• Энергетика: Мониторинг и управление в распределенных энергосистемах (микросети, ВИЭ), интеллектуальные устройства релейной защиты.

Сравнение с аналогами других производителей

В отличие от традиционных ПЛК (например, Siemens S7-1200 или Allen-Bradley CompactLogix), NI sbRIO-9607 не является готовым к установке в щит устройством. Это платформа для разработки собственных решений. Его главные конкуренты — другие SOM и встраиваемые платы (например, на базе процессоров ARM или решения от Speedgoat). Ключевое преимущество NI sbRIO-9607 — глубокая интеграция с экосистемой LabVIEW, что снижает порог входа для реализации сложных проектов с ПЛИС по сравнению с программированием на VHDL/Verilog. В сравнении с универсальными промышленными компьютерами, sbRIO предлагает высочайший уровень детерминизма благодаря ПЛИС.

Рекомендации по выбору и важные замечания

1. Определение необходимости в ПЛИС: Выбор NI sbRIO-9607 оправдан, когда задача требует высокоскоростного (более 100 кГц) или строго детерминированного (< 1 мкс) управления/обработки сигналов. Для задач верхнего уровня SCADA или логического управления с типовыми циклами сканирования достаточно стандартного ПЛК или панели ПК.

2. Навыки разработки: Работа с платформой требует наличия компетенций в LabVIEW (особенно LabVIEW FPGA) или, как альтернатива, в программировании на C/C++ для процессорной части. Необходимы знания в проектировании печатных плат для создания несущей платы.

3. Стоимость владения: Необходимо учитывать не только стоимость самого модуля NI sbRIO-9607, но и лицензии на ПО LabVIEW (часто включаемые в комплект стартовых пакетов), а также затраты на разработку и производство пользовательского корпуса и интерфейсной платы.
