Обзор и описание продукта

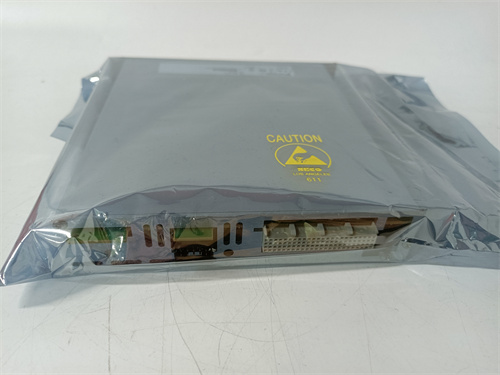

NI SCXI-1193 представляет собой высокопроизводительный матричный коммутационный модуль (матрица реле), разработанный компанией National Instruments (NI) для использования в системах сбора данных и автоматизации тестирования на платформе SCXI (Signal Conditioning eXtensions for Instrumentation). Данный модуль предназначен для коммутации высокочастотных сигналов в автоматизированных тестовых системах (ATE), позволяя направлять сигналы от множества источников к измерительным приборам. NI SCXI-1193 обеспечивает создание гибкой матрицы коммутации 4x8 (4 строки на 8 столбцов) с использованием высококачественных коаксиальных реле, что гарантирует минимальные потери и искажения сигнала на высоких частотах. Модуль SCXI-1193 устанавливается в шасси SCXI и управляется через контроллеры NI (например, с платами MIO или через интерфейсы GPIB, Ethernet). Благодаря своей модульной конструкции, NI SCXI-1193 может быть объединен с другими модулями SCXI для создания сложных многоканальных систем коммутации и измерений.

Технические параметры

• Тип устройства: Матричный коммутационный модуль / Матрица реле (Relay Matrix).

• Платформа: SCXI (Signal Conditioning eXtensions for Instrumentation) – совместимость с шасси SCXI-1000, SCXI-1001 и другими.

• Конфигурация матрицы: 4x8 (4 строки, 8 столбцов), обеспечивающая 32 точки коммутации (кросс-поинта).

• Тип реле: Электромеханические коаксиальные реле, оптимизированные для коммутации высокочастотных сигналов. Модуль NI SCXI-1193 использует реле с высокими характеристиками.

• Частотный диапазон: Широкополосная коммутация, поддерживающая частоты до 1 ГГц и выше (типично до 1.3 ГГц), что делает модуль SCXI-1193 идеальным для тестирования радиочастотного (RF) оборудования.

• Волновое сопротивление: 50 Ом (стандартное для радиочастотных приложений).

• Типы разъемов: Лицевая панель модуля NI SCXI-1193 оснащена коаксиальными разъемами типа SMB (или аналогичными) для подключения высокочастотных кабелей.

• Коммутационные характеристики: Низкие потери вставки (Insertion Loss), высокий обратный ход (Return Loss) и отличная развязка (Isolation) между каналами на высоких частотах.

• Управление: Программируется через драйверы NI-SWITCH, поддерживается в средах LabVIEW, LabWindows/CVI, Measurement Studio и др.

Преимущества и особенности

1. Высокочастотная коммутация: Главное преимущество модуля NI SCXI-1193 – способность коммутировать сигналы с частотами до 1 ГГц и выше без существенных искажений, что недостижимо для обычных релейных модулей общего назначения.

2. Гибкость маршрутизации сигналов: Матричная архитектура 4x8 позволяет подключать любой из 8 источников (или инструментов) к любому из 4 приемников (или наоборот) без необходимости физической перекоммутации кабелей. Это ключевая особенность SCXI-1193.

3. Высокое качество сигнала: Использование коаксиальных реле с согласованным волновым сопротивлением 50 Ом гарантирует сохранение целостности высокочастотных сигналов при прохождении через матрицу модуля NI SCXI-1193.

4. Масштабируемость: Несколько модулей NI SCXI-1193 могут быть объединены в одном шасси SCXI или соединены между собой для создания матриц большего размера (например, 8x16 и более), наращивая мощность тестовой системы.

5. Программная поддержка: Глубокая интеграция с экосистемой NI, особенно с LabVIEW и драйверами NI-SWITCH, значительно упрощает программирование и автоматизацию коммутаций в тестовых последовательностях.

Применение в различных отраслях

• Тестирование телекоммуникационного оборудования: Автоматизированная проверка базовых станций, маршрутизаторов, усилителей и других устройств, работающих на высоких частотах. Модуль NI SCXI-1193 используется для маршрутизации тестовых сигналов к различным портам устройства.

• Производство и тестирование радиоэлектронной аппаратуры: Коммутация сигналов при тестировании печатных плат, модулей и готовых изделий (приемники, передатчики, СВЧ-блоки).

• Аэрокосмическая и оборонная промышленность: Тестирование авионики, радарных систем и спутникового оборудования, где требуется надежная коммутация высокочастотных сигналов в автоматизированных стендах.

• Научные исследования и разработки (R&D): Создание гибких лабораторных стендов для характеризации прототипов устройств и компонентов.

• Автоматизация испытаний: Построение универсальных автоматизированных тестовых систем (ATE), где один набор измерительных приборов (спектроанализатор, генератор сигналов) используется для тестирования множества каналов или портов через матрицу SCXI-1193.

Сравнение с конкурентами

По сравнению с аналогичными коммутационными модулями других производителей (например, Keysight, Pickering Interfaces):

• Интеграция с платформой SCXI: Модуль NI SCXI-1193 является частью обширной экосистемы модульных приборов и сбора данных NI. Это позволяет легко комбинировать его в одном шасси с модулями оцифровки, генерации сигналов и другими измерительными модулями SCXI/PXI.

• Программная экосистема: Интеграция с LabVIEW и NI-SWITCH является сильной стороной NI SCXI-1193. Для пользователей, уже работающих в среде NI, программирование этого модуля будет интуитивно понятным. Конкуренты могут требовать изучения своих библиотек или драйверов.

• Компактность: В отличие от стоечных решений с отдельными релейными блоками и контроллерами, модуль SCXI-1193 предлагает компактное и стандартизированное решение в форм-факторе SCXI.

• Цена/производительность: Для задач, не требующих самой высокой плотности коммутации или предельных частот, решение на базе NI SCXI-1193 часто оказывается более экономичным по сравнению с высококлассными системами Keysight.

Рекомендации по выбору и меры предосторожности

1. Проверка частотного диапазона: Убедитесь, что модуль NI SCXI-1193 поддерживает максимальные частоты сигналов, с которыми вы работаете. Хотя он рассчитан до 1 ГГц, для работы на предельных частотах могут потребоваться дополнительные меры предосторожности и калибровка.

2. Согласование волнового сопротивления: Модуль SCXI-1193 имеет волновое сопротивление 50 Ом. Если ваша система использует 75-омные компоненты (например, видеооборудование), потребуются согласующие переходники или другие модули коммутации.

3. Правильный выбор кабелей и разъемов: Используйте качественные высокочастотные кабели с разъемами, соответствующими разъемам на лицевой панели NI SCXI-1193 (обычно SMB), чтобы минимизировать потери и отражения сигнала.

4. Ресурс реле: Электромеханические реле имеют ограниченный ресурс по количеству срабатываний. При разработке тестовых программ старайтесь минимизировать ненужные переключения каналов модуля NI SCXI-1193 для продления срока его службы.

5. Управление тепловыделением: При установке нескольких модулей SCXI-1193 в одно шасси SCXI учитывайте их тепловыделение и обеспечивайте достаточную вентиляцию шасси для поддержания температурного режима.

6. Приобретение у авторизованных поставщиков: Для обеспечения совместимости, получения гарантии и доступа к технической поддержке рекомендуется приобретать NI SCXI-1193 у официальных дистрибьюторов National Instruments (Emerson) или проверенных компаний, специализирующихся на оборудовании для автоматизации тестирования.

Модуль NI SCXI-1193 является незаменимым инструментом для создания гибких и высокопроизводительных автоматизированных тестовых систем, работающих с высокочастотными сигналами, и обеспечивает надежную и точную коммутацию в самых требовательных приложениях.
