Обзор продукта: NI SCXI-1001

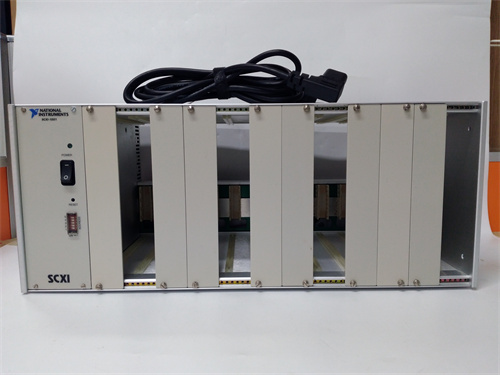

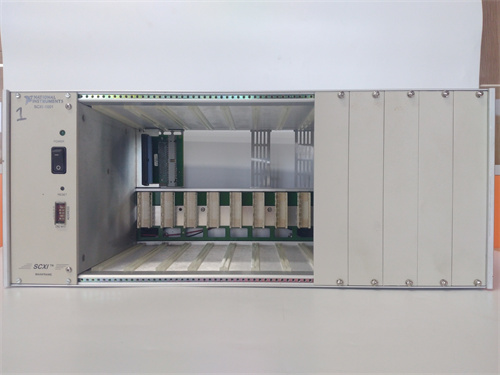

NI SCXI-1001 представляет собой 4-слотовый шасси-корпус (корзину) от компании National Instruments, предназначенный для создания систем сбора данных (DAQ) на базе модульной платформы SCXI (Signal Conditioning eXtensions for Instrumentation). Это базовый элемент для построения надежных измерительных систем, обеспечивающий питание, охлаждение и механическую защиту для устанавливаемых модулей кондиционирования сигналов. Шасси NI SCXI-1001 является идеальным решением для лабораторных исследований и промышленных испытаний, где требуется высокая точность измерений и гибкость конфигурации.

Описание и технические параметры

Устройство NI SCXI-1001 выполняет функцию несущей конструкции для модулей ввода/вывода SCXI. Оно рассчитано на установку до четырех измерительных модулей, которые могут обрабатывать сигналы от термопар, тензодатчиков, токовых петель и других датчиков. Ключевые технические характеристики включают:

• Количество слотов: 4 (для модулей SCXI).

• Питание: Встроенный источник питания, преобразующий напряжение переменного тока (100–240 В, 50–60 Гц) в стабилизированные напряжения постоянного тока для питания модулей.

• Интерфейс подключения к ПК: Совместимость с платами DAQ от National Instruments (например, серии M) через кабель, а также с USB или Ethernet контроллерами.

• Охлаждение: Встроенный вентилятор с принудительной вентиляцией для отвода тепла и обеспечения температурной стабильности.

• Монтаж: Возможность настольной установки или крепления в стандартную 19-дюймовую стойку с помощью дополнительного монтажного комплекта.
  Благодаря продуманной архитектуре, NI SCXI-1001 гарантирует надежную передачу данных от датчиков к аналого-цифровому преобразователю.

Преимущества и особенности

Использование шасси NI SCXI-1001 в измерительных системах открывает широкие возможности:

• Масштабируемость: Возможность начать с одного модуля и постепенно расширять систему, заполняя свободные слоты по мере необходимости.

• Помехозащищенность: Металлический корпус и продуманная разводка шин внутри шасси обеспечивают эффективное экранирование от электромагнитных помех.

• Универсальность: Совместимость с широким спектром модулей SCXI для измерения различных физических величин (напряжение, ток, сопротивление, температура, вибрация).

• Низкий уровень шума: Качественная фильтрация питания снижает уровень шумов в измерительном тракте.
  Кроме того, NI SCXI-1001 поддерживает функцию синхронизации нескольких шасси для создания систем со 100 и более каналами измерения.

Области применения и примеры внедрения

Оборудование NI SCXI-1001 нашло применение в самых разных сферах:

• Аэрокосмическая отрасль: Испытания авионики и структурных элементов самолетов на прочность.

• Автомобилестроение: Стендовые испытания двигателей, трансмиссий и электрических систем автомобилей.

• Научные исследования: Сбор данных в физических экспериментах, мониторинг параметров окружающей среды.

• Промышленная автоматизация: Контроль качества готовой продукции, вибрационная диагностика промышленного оборудования.
  Например, на одном из машиностроительных заводов система на базе шасси NI SCXI-1001 используется для круглосуточного мониторинга вибрации критически важных насосов, что позволяет предотвращать аварийные остановы производства.

Сравнение с конкурентами

В сравнении с аналогичными системами кондиционирования сигналов, такими как модульные системы от Siemens (ET 200M) или Emerson, платформа SCXI с шасси NI SCXI-1001 имеет свои особенности:

• Гибкость: SCXI предлагает более широкий выбор специализированных модулей для сложных типов сигналов (например, для работы с пьезоэлектрическими акселерометрами с IEPE).

• Программная экосистема: Глубокая интеграция с программным обеспечением NI (LabVIEW, SignalExpress) обеспечивает быстрое создание приложений для анализа данных.

• Цена: Как правило, системы на базе NI SCXI-1001 могут быть более доступными для исследовательских задач по сравнению с системами промышленной автоматизации класса SIL.
  Однако, в отличие от распределенных систем промышленной автоматизации, NI SCXI-1001 чаще используется в лабораторных или близких к ним условиях.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации шасси NI SCXI-1001 следует учитывать следующие аспекты:

1. Выбор модулей: Убедитесь, что выбранные модули SCXI соответствуют типу подключаемых датчиков и диапазонам измеряемых сигналов.

2. Совместимость с ПО: Проверьте, поддерживает ли ваша версия драйвера NI-DAQmx данное шасси и выбранные модули.

3. Условия охлаждения: Обеспечьте свободный приток воздуха к вентиляционным отверстиям шасси для предотвращения перегрева при длительной работе.

4. Кабели: Используйте оригинальные экранированные кабели для подключения к платам сбора данных, чтобы минимизировать наводки.
   Перед приобретением рекомендуется составить полную спецификацию системы и убедиться, что NI SCXI-1001 обеспечивает достаточное количество слотов для текущих и будущих задач измерения.
