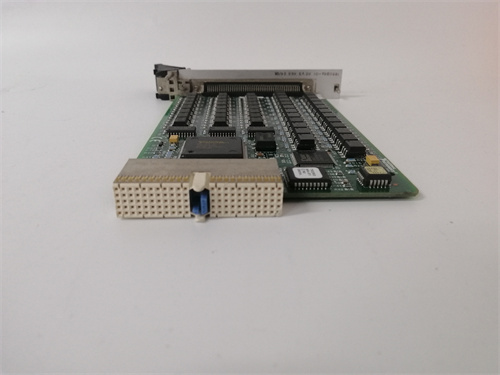

Описание модуля цифрового ввода-вывода NI PXI-6527

NI PXI-6527 представляет собой модуль изолированного цифрового ввода-вывода (Isolated Digital I/O) для платформы PXI компании National Instruments. Этот модуль предназначен для приёма и передачи высоковольтных цифровых сигналов в системах автоматизации испытаний, контроля производства и сбора данных. NI PXI-6527 обеспечивает гальваническую развязку между шиной PXI и внешними цепями, защищая оборудование от скачков напряжения и помех, что делает его пригодным для работы с промышленными датчиками, реле и исполнительными механизмами.

Основные технические параметры

• Форм-фактор: Модуль для шины PXI/CompactPCI.

• Количество каналов: 8 независимых каналов, каждый из которых можно сконфигурировать как вход или выход.

• Тип изоляции: Гальваническая изоляция (изолированный барьер) между каждым каналом и шиной PXI, а также между самими каналами.

• Диапазон напряжений:

• Вход: Совместимость с сигналами от 5 В до 60 В постоянного/переменного тока.

• Выход: Коммутация напряжений до 60 В постоянного тока / 250 В переменного тока, ток до 1 А на канал.

• Скорость обмена: До 100 обновлений в секунду для всех каналов.

• Защита: Защита от перегрузки по току и короткого замыкания на каждом канале.

• Совместимость: Работает в любом слоте шасси PXI. Управляется через драйвер NI-DAQmx.

Ключевые преимущества и особенности

Главным преимуществом модуля NI PXI-6527 является его универсальность и высокий уровень защиты, обеспечиваемый полной изоляцией каналов. Это позволяет напрямую подключать модуль к цепям с высоким потенциалом или к устройствам, находящимся под разными потенциалами земли, без риска повреждения шасси PXI или других модулей. Возможность программной конфигурации каждого канала как входа или вывода предоставляет исключительную гибкость при построении тестовых стендов или систем управления. Интеграция с экосистемой National Instruments (LabVIEW, NI-DAQmx) обеспечивает быстрое развитие приложений, доступ к расширенной диагностике и синхронизацию с другими модулями PXI (например, для сбора аналоговых данных или генерации сигналов).

Примеры применения в различных отраслях

• Автоматизированное тестовое оборудование (ATE): Управление релейными матрицами для коммутации сигналов при тестировании печатных плат или электронных блоков, чтение статусных сигналов от тестируемых устройств.

• Контроль качества на производстве: Проверка состояния конечных выключателей, датчиков присутствия на сборочной линии, активация пневматических или гидравлических цилиндров для сортировки дефектных изделий.

• Исследования и разработки: Создание гибких лабораторных стендов для управления внешним оборудованием (источники питания, нагрузки) и считывания дискретных сигналов от прототипов.

• Промышленная автоматизация: В роли интерфейсного модуля для интеграции систем на базе PXI со стандартным промышленным оборудованием (24 В).

Сравнение с аналогами конкурентов

В сегменте изолированных цифровых модулей для платформ PXI/PXIe NI PXI-6527 конкурирует с продуктами таких компаний, как ADLINK, Keysight (бывш. Agilent) и Dewetron. Его ключевым отличием является бесшовная интеграция с программным стеком NI (особенно LabVIEW и DAQmx), что для пользователей этой экосистемы означает меньшие затраты на разработку и отладку. По сравнению с не изолированными цифровыми модулями, PXI-6527 предлагает повышенную надёжность и безопасность при работе с промышленными сигналами. Однако, для задач, требующих очень высокоскоростного цифрового ввода/вывода (мегагерцы), существуют более специализированные модули.

Рекомендации по выбору и важные замечания

1. Требования к питанию: Модуль NI PXI-6527 потребляет значительную мощность от шины PXI. Убедитесь, что ваше шасси PXI обеспечивает достаточную мощность (+5V, +3.3V) в выбранном слоте. В противном случае может потребоваться шасси с дополнительным источником питания.

2. Тепловыделение: При активной работе всех каналов на высоких токах модуль может существенно нагреваться. Обеспечьте адекватное охлаждение шасси, особенно при плотной комплектации.

3. Конфигурация каналов: Продумайте, какие каналы будут работать как входы, а какие как выходы. Конфигурация задаётся программно при инициализации в коде (LabVIEW, C/C++, .NET).

4. Подбор внешних компонентов: Для индуктивных нагрузок (реле, соленоиды) обязательно используйте защитные диоды или другие снабберные цепи для подавления выбросов напряжения, которые, несмотря на изоляцию, могут сократить срок службы модуля.

5. Использование драйверов: Для работы необходим установленный драйвер NI-DAQmx и соответствующая версия программной среды (LabVIEW, Measurement Studio). Устаревшие драйверы могут не поддерживать все функции.

6. Актуальность платформы: NI PXI-6527 — это зрелый продукт. При начале нового проекта проверьте наличие более новых моделей в линейке (например, серии PXIe-65xx), которые могут предлагать больше каналов, более высокую скорость или дополнительные функции. Для критически важных применений всегда проверяйте статус долгосрочной поддержки продукта на сайте NI.
