Описание продукта

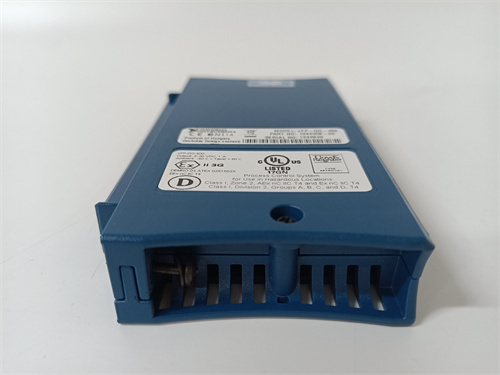

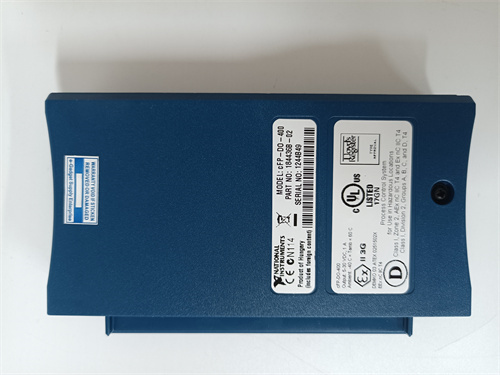

NI CFP-DO-400  — это модуль дискретных выходов с высокой плотностью каналов, разработанный для платформы Compact FieldPoint от National Instruments. Модуль CFP-DO-400 предоставляет 32 выхода с релейной коммутацией, позволяя управлять такими нагрузками, как индикаторы, соленоиды, маломощные реле и другие устройства, непосредственно из среды программирования LabVIEW. Этот модуль идеально подходит для приложений, требующих управления множеством дискретных исполнительных механизмов в распределенных системах сбора данных и управления. Благодаря своему компактному и надежному промышленному исполнению, модуль NI CFP-DO-400 находит применение в тестовых стендах, системах автоматизации производства и контроля качества. Интеграция данного модуля в систему Compact FieldPoint позволяет создавать гибкие и масштабируемые решения для широкого спектра задач автоматизации.

Технические параметры и характеристики

• Производитель: National Instruments (NI).

• Платформа: Compact FieldPoint (CFP) — распределенная система ввода/вывода и управления.

• Тип модуля: Модуль дискретных выходов (Digital Output Module).

• Количество каналов: 32 независимых канала.

• Тип выхода: Электромеханическое реле (Form A, SPST, нормально разомкнутый контакт).

• Номинальные параметры реле:

• Максимальное коммутируемое напряжение: 30 В DC / 250 В AC.

• Максимальный коммутируемый ток: 2 А при 30 В DC; 2 А при 250 В AC.

• Максимальная коммутируемая мощность: 60 Вт DC; 500 ВА AC.

• Время переключения: Типичное время срабатывания/отпускания: 5 мс.

• Механическая износостойкость реле: > 1 x 10⁷ операций (при номинальной нагрузке).

• Электрическая износостойкость реле: > 100 000 операций (при номинальной нагрузке).

• Степень защиты: Отсутствует встроенная защита от перенапряжений на выходах (необходимо предусматривать внешнюю защиту для индуктивных нагрузок).

• Питание модуля: От основного блока питания Compact FieldPoint через внутреннюю шину.

• Подключение: Внешние устройства подключаются через сменный винтовой клеммник.

• Индикация: Светодиодный индикатор состояния для каждого из 32 выходных каналов.

Ключевые преимущества и особенности

1. Высокая плотность каналов: Модуль CFP-DO-400 предлагает 32 канала релейного вывода в одном компактном корпусе, что позволяет экономить место в распределенных шкафах управления и снижать стоимость системы на один канал.

2. Универсальность управления нагрузками: Благодаря релейной технологии, модуль NI CFP-DO-400 может коммутировать как постоянное, так и переменное напряжение, что делает его пригодным для широкого спектра промышленных нагрузок (лампы, маломощные двигатели, соленоиды) без необходимости в дополнительных усилителях.

3. Простая интеграция с LabVIEW: Как и все модули FieldPoint, CFP-DO-400 легко программируется и конфигурируется в графической среде LabVIEW, используя стандартные драйверы и библиотеки NI-DAQmx, что ускоряет разработку приложений.

4. Надежность промышленного уровня: Модуль предназначен для работы в промышленных условиях с расширенным температурным диапазоном и устойчив к вибрациям, что соответствует стандартам платформы Compact FieldPoint.

5. Визуальная диагностика: Наличие индивидуальных светодиодов для каждого канала обеспечивает быструю визуальную диагностику состояния выходов прямо на месте установки модуля.

Примеры применения в отраслях

• Автоматизация испытательных стендов: Управление множеством сигнальных ламп, исполнительных механизмов, симуляторов неисправностей в составе стендов для проверки автомобильных компонентов, аэрокосмической техники или бытовой электроники.

• Промышленная автоматизация: Управление маломощными соленоидами, заслонками, клапанами на упаковочных линиях, станках или в системах сортировки.

• Контроль и мониторинг зданий: Коммутация цепей освещения, вентиляторов или других систем в рамках системы управления зданием (BMS) на промышленных объектах.

• Лабораторная и исследовательская автоматизация: Управление периферийным оборудованием в научных экспериментах и исследовательских установках.

Сравнение с аналогами (например, с модулями на твердотельных реле или модулями других производителей)

• NI CFP-DO-400 (электромеханические реле) vs. Модули с твердотельными реле (SSR):

• Универсальность по напряжению: Модуль CFP-DO-400 может коммутировать и AC, и DC нагрузки, в то время как твердотельные реле, как правило, специализированы под один тип тока.

• Сопротивление в открытом состоянии: Электромеханические реле имеют крайне низкое контактное сопротивление, что минимизирует тепловыделение и падение напряжения на канале. SSR имеют более высокое прямое падение напряжения.

• Скорость и долговечность: SSR значительно превосходят электромеханические реле по скорости переключения и сроку службы при коммутации высокочастотных сигналов. Однако для типичных приложений управления силовыми нагрузками (с частотой переключения менее 1 Гц) долговечности CFP-DO-400 более чем достаточно.

• Защита от помех: Реле в модуле NI CFP-DO-400 не чувствительны к импульсным помехам и не создают их при коммутации, в отличие от SSR.

Рекомендации по выбору и важные замечания

1. Оценка нагрузки: Критически важно проверить, что электрические характеристики подключаемой нагрузки (пусковой и рабочий ток, тип напряжения, индуктивность) не превышают номиналов реле модуля CFP-DO-400. Особенно важно для индуктивных нагрузок (соленоиды, маломощные двигатели).

2. Необходимость внешней защиты: Поскольку модуль не имеет встроенных элементов защиты (варисторов, супрессоров), для подавления выбросов напряжения при коммутации индуктивных нагрузок обязательно использовать внешние RC-цепи или варисторы, подключаемые параллельно нагрузке.

3. Управление мощными нагрузками: Не рекомендуется коммутировать нагрузки, близкие к максимальным номиналам (2А, 250В) на всех 32 каналах одновременно из-за ограничений по общему рассеиваемому теплу. Следует учитывать коэффициент одновременности.

4. Программирование: Для работы модуля требуется среда LabVIEW (или LabWindows/CVI) с установленными драйверами NI-DAQmx и поддержкой FieldPoint.

5. Источник питания и температурный режим: Обеспечьте, чтобы основной блок питания Compact FieldPoint мог обеспечить достаточный ток для срабатывания всех реле. Соблюдайте температурный диапазон эксплуатации, указанный в спецификации, для обеспечения заявленного срока службы реле модуля NI CFP-DO-400.
