Описание продукта

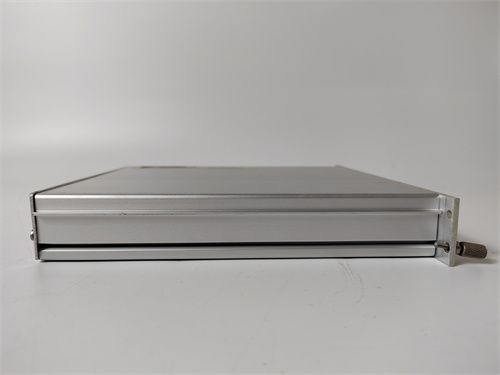

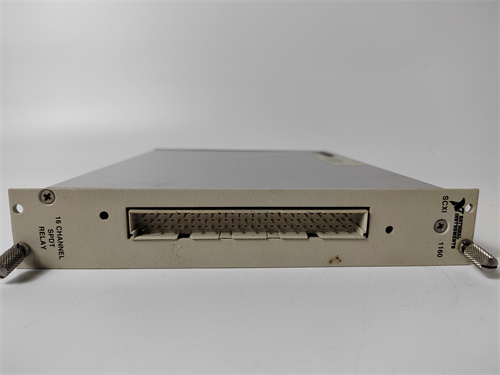

Модуль релейного вывода NI SCXI-1160 выполнен в прочном металлическом корпусе для монтажа в шасси SCXI (например, SCXI-1000, SCXI-1001), что обеспечивает надежное механическое и электрическое соединение с внутренней шиной шасси. Устройство имеет модульную конструкцию с возможностью горячего подключения к шасси. На передней панели модуля расположены 50-контактный разъем для подключения внешних цепей, а также светодиодные индикаторы состояния каждого реле (опционально, в зависимости от модификации). Модель NI SCXI-1160 оснащена 16 независимыми электромеханическими реле, которые могут использоваться для коммутации сигналов, управления нагрузками или создания изолированных цепей. Реле имеют перекидные контакты (Form C), обеспечивающие гибкость подключения.

Технические параметры

• Тип устройства: Модуль релейного вывода для систем SCXI.

• Количество каналов: 16 реле.

• Тип реле: Электромеханические, перекидные контакты (SPDT, Form C).

• Коммутируемое напряжение:

• До 150 В постоянного тока;

• До 250 В переменного тока (среднеквадратичное значение).

• Коммутируемый ток:

• До 2 А (для активной нагрузки);

• До 5 А (для импульсных режимов).

• Максимальная коммутируемая мощность: 60 Вт (постоянный ток) / 1250 ВА (переменный ток).

• Сопротивление контактов в замкнутом состоянии: Менее 100 мОм (начальное).

• Сопротивление изоляции: Более 1 ГОм (при 100 В).

• Время срабатывания реле: Типово 3 мс.

• Время отпускания реле: Типово 2 мс.

• Механический ресурс реле: Не менее 10^7 операций.

• Электрический ресурс реле (при номинальной нагрузке): Не менее 10^5 операций.

• Гальваническая развязка: Между катушками реле и внутренней шиной SCXI (обеспечивается шасси).

• Индикация: Светодиодные индикаторы состояния каждого реле (красный, когда реле активировано).

• Напряжение питания катушек реле: 5 В постоянного тока (от внутренней шины шасси).

• Потребляемая мощность: Не более 2 Вт (в зависимости от количества одновременно включенных реле).

• Рабочая температура: От 0°C до +55°C.

• Температура хранения: От -20°C до +70°C.

• Относительная влажность: 10-90% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф или стойку).

• Подключение: Через передний 50-контактный разъем (совместим с кабелями и клеммными блоками серии SH50, TBX-50).

• Программное обеспечение: Поддержка драйверов NI-DAQmx, LabVIEW, LabWindows/CVI, Measurement Studio.

Преимущества и особенности

Главное преимущество NI SCXI-1160 — это его универсальность и возможность коммутации как низковольтных сигналов, так и нагрузок средней мощности с помощью одних и тех же реле. Модуль обеспечивает надежную гальваническую развязку между цепями управления и коммутируемыми цепями. Ключевые особенности модели NI SCXI-1160 включают:

1. Наличие 16 независимых перекидных реле (SPDT), обеспечивающих гибкость подключения (НО, НЗ контакты).

2. Способность коммутировать как сигналы низкого уровня (микровольты/миллиамперы), так и нагрузки до 2 А / 250 В.

3. Низкое сопротивление замкнутых контактов, обеспечивающее минимальные потери сигнала.

4. Высокое сопротивление изоляции, гарантирующее отсутствие утечек между каналами.

5. Визуальная индикация состояния каждого реле на передней панели для быстрой диагностики.

6. Возможность использования в многоканальных системах автоматического тестирования и коммутации.

7. Интеграция с программным обеспечением LabVIEW и NI-DAQmx для простого программирования.

8. "Горячее" подключение к шасси SCXI без необходимости выключения питания.
   Модуль NI SCXI-1160 является стандартным решением для коммутации сигналов и управления нагрузками в измерительных системах на базе SCXI.

Примеры применения

В научных исследованиях и промышленности модуль NI SCXI-1160 используется для решения широкого круга задач по коммутации и управлению:

• Автоматизированные испытательные стенды: Коммутация цепей питания тестируемых устройств, переключение сигналов между различными измерительными приборами.

• Системы сбора данных: Управление внешними устройствами (вентиляторами, нагревателями, соленоидами) на основе результатов измерений.

• Коммутация сигналов датчиков: Переключение между различными датчиками для последовательного опроса одним измерительным прибором.

• Управление исполнительными механизмами: Включение/выключение насосов, клапанов, ламп сигнализации в лабораторных установках.

• Системы безопасности: Коммутация цепей аварийной сигнализации и блокировок.

• Образовательные лаборатории: Обучение студентов методам автоматизации экспериментов и управления внешними устройствами.

• Мониторинг состояния оборудования: Включение резервных датчиков или систем при обнаружении неисправности.
  Благодаря своей гибкости и надежности, NI SCXI-1160 является популярным выбором для создания гибких систем коммутации в различных областях.

Сравнение с конкурентами

Если сравнивать NI SCXI-1160 с аналогичными модулями релейного вывода других производителей, например, с модулями коммутации для PXI или компактными релейными блоками сторонних брендов, то продукт National Instruments выделяется своей интеграцией с экосистемой SCXI и простотой программирования в LabVIEW. Модель NI SCXI-1160 выигрывает за счет высокого качества реле, обеспечивающих большой ресурс и стабильные характеристики. Конкуренты могут предлагать более высокую плотность каналов или более низкую цену, но для применений, требующих высокой надежности и бесшовной интеграции с измерительными системами NI, модуль NI SCXI-1160 является оптимальным выбором.

Рекомендации по выбору и эксплуатации

При выборе NI SCXI-1160 необходимо убедиться, что параметры реле (коммутируемое напряжение, ток, мощность) соответствуют требованиям подключаемых нагрузок. Также важно правильно выбрать шасси SCXI и клеммный блок (например, TBX-50) для удобного подключения полевых проводов. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Для коммутации индуктивных нагрузок (контакторы, соленоиды, двигатели) использовать внешние защитные цепи (демпфирующие диоды, RC-цепочки) для подавления выбросов напряжения и увеличения ресурса контактов реле.

2. Не превышать максимальные коммутируемые ток и напряжение, указанные в спецификации.

3. При коммутации сигналов низкого уровня (термопары, тензодатчики) использовать экранированные кабели и обеспечивать надежное заземление для минимизации наводок.

4. Регулярно проверять состояние контактов реле при работе с большими токами или в условиях частых коммутаций (признаки износа — увеличение сопротивления, нестабильность контакта).

5. Обеспечить свободный доступ воздуха для охлаждения модуля в шасси, особенно при работе с большим количеством одновременно включенных реле.

6. При программировании учитывать время срабатывания и отпускания реле (3-5 мс) для корректной синхронизации с измерительными операциями.

7. Использовать функцию программной блокировки для предотвращения одновременного включения конфликтующих цепей.

8. При замене модуля убедиться, что новый модуль имеет ту же версию прошивки (если применимо).
   Соблюдение этих простых правил гарантирует, что NI SCXI-1160 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая надежную коммутацию сигналов и управление нагрузками в измерительных и автоматизированных системах.
