Описание продукта

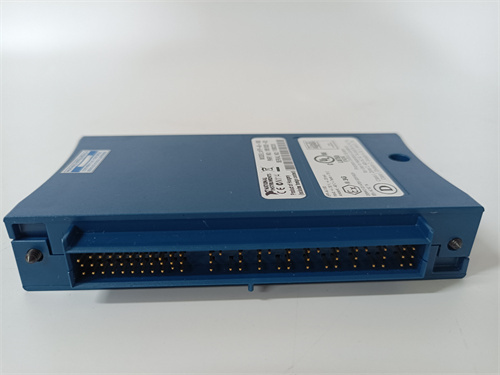

Модуль NI CFP-AI-100 (Analog Input Module) относится к семейству модулей ввода/вывода Compact FieldPoint от National Instruments, разработанных для распределенного сбора данных и управления в промышленных условиях. Этот модуль предназначен для измерения аналоговых сигналов напряжения и тока от различных датчиков и преобразователей. Модель NI CFP-AI-100 имеет 8 дифференциальных или 16 аналоговых входов с общим проводом (программируемая конфигурация), что обеспечивает гибкость при подключении различных типов сигналов. Каждый канал NI CFP-AI-100 имеет программируемый диапазон входных сигналов (от ±50 мВ до ±10 В) и поддерживает подключение токовых сигналов 4-20 мА через внешние резисторы. Конструкция NI CFP-AI-100 предусматривает гальваническую развязку между входными цепями и внутренней шиной модуля, что защищает контроллер от помех и перенапряжений. Высокое качество изготовления NI CFP-AI-100 гарантирует его длительный срок службы даже в самых тяжелых условиях эксплуатации, включая широкий температурный диапазон, вибрации и электромагнитные помехи.

Технические характеристики

• Тип устройства: Модуль аналогового ввода для систем Compact FieldPoint.

• Количество каналов: 8 дифференциальных или 16 с общим проводом (программируется).

• Разрешение АЦП: 16 бит.

• Диапазоны входных сигналов: Программируемые: ±50 мВ, ±100 мВ, ±200 мВ, ±500 мВ, ±1 В, ±2 В, ±5 В, ±10 В; 0-20 мА (с внешним резистором).

• Тип АЦП: Последовательного приближения (SAR).

• Частота дискретизации: До 300 Гц (суммарная по всем каналам).

• Гальваническая развязка: 250 В среднеквадратичного значения между полевыми цепями и внутренней шиной.

• Точность: Высокая, с автоматической калибровкой.

• Диагностика: Светодиодная индикация состояния и наличия питания.

• Питание: От внутренней шины питания контроллера Compact FieldPoint.

• Монтаж: Установка на монтажную рейку в составе системы Compact FieldPoint.

• Рабочая температура: Расширенный промышленный диапазон (от -40°C до +70°C).

• Степень защиты: IP20 (для установки в шкафу).

Преимущества и особенности

• Высокая точность измерений: Благодаря 16-битному АЦП и программируемым диапазонам входных сигналов, NI CFP-AI-100 обеспечивает высокую точность преобразования аналоговых сигналов в цифровую форму. Это позволяет использовать его для измерения различных физических величин (давление, температура, уровень, расход) с высокой разрешающей способностью. Использование NI CFP-AI-100 гарантирует достоверность собираемых данных.

• Гибкость конфигурации: Возможность программно настраивать каждый канал на дифференциальный режим или режим с общим проводом, а также выбирать диапазон входного сигнала, делает NI CFP-AI-100 универсальным решением для подключения различных типов датчиков. Это сокращает номенклатуру необходимых модулей и упрощает проектирование системы.

• Гальваническая развязка: Наличие изоляции между полевыми цепями и внутренней логикой модуля защищает дорогостоящий контроллер от высоковольтных импульсов и помех, приходящих с полевых устройств. Это значительно повышает надежность всей системы в целом и позволяет использовать NI CFP-AI-100 в условиях сильных электромагнитных помех.

• Интеграция с экосистемой National Instruments: Модуль NI CFP-AI-100 полностью совместим с программным обеспечением LabVIEW и LabWindows/CVI, а также с контроллерами Compact FieldPoint (NI cFP-20xx, NI cFP-21xx). Это обеспечивает легкую интеграцию в существующие проекты и возможность быстрой разработки приложений сбора данных и управления.

• Расширенный температурный диапазон: Способность работать при температурах от -40°C до +70°C делает NI CFP-AI-100 идеальным выбором для применения в неотапливаемых помещениях, на открытом воздухе и в других условиях с экстремальными температурами.

• Простота диагностики и обслуживания: Светодиодная индикация на передней панели NI CFP-AI-100 позволяет обслуживающему персоналу быстро оценить состояние модуля и наличие питания. Это ускоряет поиск и устранение неисправностей.

Области применения и примеры

• Мониторинг состояния оборудования (Condition Monitoring): Измерение вибрации, температуры и других параметров промышленного оборудования для прогнозирования отказов и планирования технического обслуживания. Применение NI CFP-AI-100 обеспечивает надежный сбор данных для систем предиктивной диагностики.

• Экологический мониторинг: Сбор данных с датчиков температуры, влажности, давления, концентрации газов на метеостанциях, полигонах и промышленных площадках.

• Испытательные стенды: Измерение сигналов от различных датчиков (давление, усилие, перемещение) в процессе испытаний изделий и материалов.

• Автоматизация зданий: Управление системами отопления, вентиляции и кондиционирования (HVAC) на основе данных от датчиков температуры и давления.

• Нефтегазовая отрасль: Мониторинг давления и температуры на удаленных скважинах и трубопроводах с передачей данных в центральный диспетчерский пункт.

• Научные исследования: Сбор данных в полевых условиях, на метеостанциях, геофизических полигонах и других удаленных объектах.

Сравнение с конкурентами

Конкурентами модуля NI CFP-AI-100 на рынке распределенных систем сбора данных являются продукты других ведущих производителей:

• Advantech (ADAM-4000/5000 серии): Предлагают модули аналогового ввода с последовательным интерфейсом, часто используемые как более бюджетная альтернатива.

• Phoenix Contact (Inline, Axioline серии): Имеют широкую линейку модулей аналогового ввода для распределенных систем автоматизации.

• Siemens (ET 200SP, модули аналогового ввода): Предлагают модули для распределенных систем ввода/вывода, интегрируемые с ПЛК SIMATIC.

• Rockwell Automation (Point I/O, Flex I/O, модули аналогового ввода): Широко распространенные решения для распределенного ввода/вывода.

Ключевое отличие NI CFP-AI-100 — это его тесная интеграция с программной платформой National Instruments (LabVIEW), что позволяет пользователям создавать гибкие и мощные приложения для сбора данных, анализа и управления, используя единую среду разработки. Это особенно ценно для исследовательских и испытательных применений, где требуется быстрая разработка и модификация алгоритмов обработки сигналов.

Рекомендации по выбору и меры предосторожности

• Определение типа и количества сигналов: Перед выбором NI CFP-AI-100 необходимо точно определить типы подключаемых датчиков (напряжение, ток), их диапазоны и требуемое количество каналов. Для токовых сигналов 4-20 мА потребуются внешние прецизионные резисторы.

• Выбор режима работы каналов: Определите, требуется ли дифференциальное подключение (для подавления синфазных помех) или достаточно режима с общим проводом. Дифференциальный режим рекомендуется для сигналов низкого уровня и при наличии значительных помех.

• Проверка совместимости с контроллером: Убедитесь, что выбранный модуль NI CFP-AI-100 совместим с вашим контроллером Compact FieldPoint (например, NI cFP-2020, NI cFP-2120) и версией установленного ПО LabVIEW.

• Условия эксплуатации: Учитывайте условия окружающей среды (температура, влажность, запыленность, вибрации) при выборе места установки модуля NI CFP-AI-100. Для применения в условиях высокой влажности может потребоваться дополнительная защита (например, покрытие плат защитным лаком).

• Экранирование и заземление: Для получения точных результатов измерений используйте экранированные кабели для подключения аналоговых сигналов. Правильно заземляйте экраны в соответствии с рекомендациями National Instruments для минимизации влияния помех.

• Конфигурация в ПО LabVIEW: После установки модуля необходимо правильно сконфигурировать его в среде LabVIEW, задав для каждого канала режим работы, диапазон и другие параметры. Используйте функции из библиотеки NI-DAQmx для работы с модулями Compact FieldPoint.
