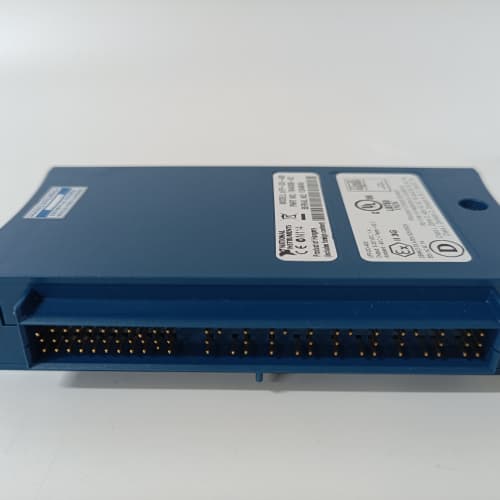

NI CFP-DO-400: Экспертный обзор модуля дискретных выходов для платформы Compact FieldPoint

NI CFP-DO-400 — это модуль дискретных выходов с 8 каналами, разработанный для работы в составе распределенной системы сбора данных и управления National Instruments Compact FieldPoint. Этот модуль обеспечивает интерфейс между системой управления, построенной на LabVIEW Real-Time или других средах, и реальными исполнительными устройствами, работающими от источника постоянного тока. CFP-DO-400 является ключевым компонентом для реализации функций управления в гибридных системах, сочетающих задачи измерения, контроля и логического управления.

Ключевые параметры и технические характеристики

• Тип модуля: Модуль дискретных выходов (Digital Output), транзисторный, сток (sinking).

• Количество каналов: 8 изолированных каналов.

• Номинальное напряжение нагрузки: 5-50 В DC.

• Максимальный ток нагрузки на канал: 1 А (при 40°C).

• Максимальный ток нагрузки на модуль: 8 А (суммарный).

• Совместимость: Крепление на DIN-рейку и подключение к сетевому контроллеру (например, cFP-2020, cFP-21xx) через общую шину backplane системы Compact FieldPoint.

• Изоляция каналов: 500 В RMS (канал-земля).

• Скорость переключения: До 5 кГц (в зависимости от нагрузки).

• Защита: Защита от перегрузки по току, короткого замыкания и перенапряжения на каждом канале.

• Индикация: Светодиодный индикатор питания и по одному светодиоду состояния на каждый канал.

• Полное обозначение: CFP-DO-400.

Преимущества и отличительные особенности
Основным преимуществом модуля NI CFP-DO-400 является его интеграция в открытую, гибкую и программируемую платформу Compact FieldPoint на базе LabVIEW. Это позволяет реализовывать сложные и нестандартные алгоритмы управления, которые трудно или невозможно создать в традиционных ПЛК с фиксированной логикой. Высокая степень изоляции (500 В) между каналами и землей обеспечивает надежную работу в условиях сильных промышленных помех и позволяет подключать нагрузки с разными потенциалами. Встроенная защита каждого канала от КЗ и перегрузки значительно повышает отказоустойчивость системы и упрощает диагностику. Модуль CFP-DO-400 идеально подходит для проектов, где требуется глубокая интеграция управления с системами сбора данных и анализа.

Применение в различных отраслях промышленности и испытательных установках
Модуль находит применение в гибридных системах контроля и управления:

• Испытательные стенды и стенды HIL (Hardware-in-the-Loop): Управление нагрузками, симуляторами, соленоидными клапанами в составе автоматизированного испытательного комплекса.

• Управление технологическими процессами: Коммутация цепей управления клапанами, заслонками, малыми двигателями в пилотных установках и опытных производствах.

• Системы мониторинга и автоматизации зданий: Управление освещением, вентиляцией, сигнальными устройствами в составе комплексной системы.

• Промышленные исследовательские установки: Автоматизация уникальных технологических линий, где стандартные ПЛК не обладают достаточной гибкостью.

Сравнение с аналогами (традиционные ПЛК и распределенные системы ввода-вывода)
При сравнении с выходами традиционных ПЛК (например, Siemens ET200, Beckhoff) или других распределенных систем можно выделить:

• Гибкость программирования: NI CFP-DO-400 является частью системы, программируемой на LabVIEW, что открывает возможности для реализации сложных математических алгоритмов, протоколов связи и обработки сигналов, недоступных в стандартных ПЛК.

• Интеграция с измерительными системами: Его ключевое преимущество — бесшовная работа в одной среде с модулями аналогового ввода, счётчиков, CAN и других интерфейсов, что исключает необходимость в сложной стыковке разных аппаратных платформ.

• Стоимость владения: Изначальная стоимость и стоимость разработки для платформы NI могут быть выше, чем для стандартного ПЛК под ключ. Выбор CFP-DO-400 оправдан, когда нужна максимальная гибкость и интеграция с измерительной частью.

• Предельные параметры: По сравнению с некоторыми специализированными модулями ПЛК, CFP-DO-400 может иметь меньшую максимальную частоту переключения или коммутируемую мощность на канал.

Рекомендации по выбору и важные замечания

1. Выбор платформы: Модуль NI CFP-DO-400 имеет смысл выбирать только в рамках существующей или проектируемой системы на базе Compact FieldPoint с сетевым контроллером (cFP-22xx и др.). Он не работает как автономное устройство.

2. Защита индуктивных нагрузок: При управлении соленоидами, реле или клапанами ОБЯЗАТЕЛЬНО используйте внешние защитные диоды или TVS-диоды, подключенные параллельно нагрузке, для подавления выбросов напряжения самоиндукции.

3. Тепловой режим: Строго соблюдайте зависимости максимального тока от температуры окружающей среды (деградация). При работе на высоких токах и температуре обеспечивайте эффективный теплоотвод и вентиляцию.

4. Конфигурация и программирование: Для работы модуля требуется конфигурация в MAX (Measurement & Automation Explorer) и написание управляющего кода в LabVIEW Real-Time. Наличие компетенций в этом ПО является обязательным.

5. Питание нагрузки: Обеспечьте качественный и достаточный по току внешний источник питания для нагрузок (5-50 В DC). Напряжение источника должно соответствовать требованиям подключаемых устройств. Рассчитайте суммарное энергопотребление всех каналов модуля CFP-DO-400.
