Описание продукта

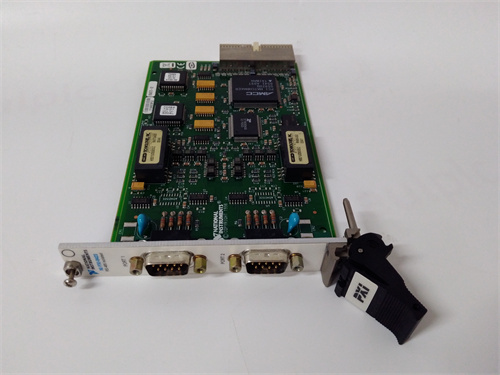

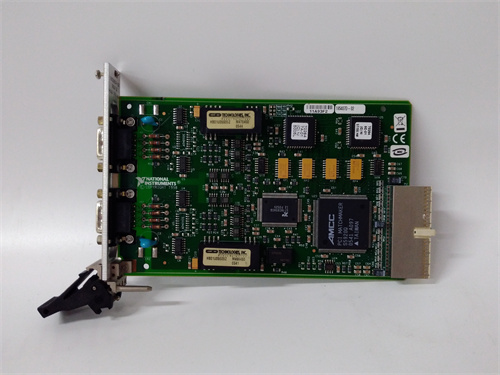

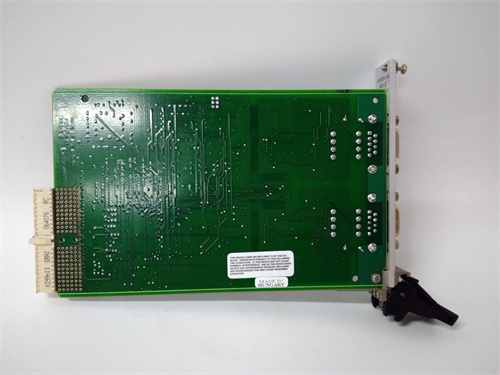

Интерфейсный модуль NI PXI-8423 представляет собой высокопроизводительную карту расширения для платформы PXI (PCI eXtensions for Instrumentation) от National Instruments, предназначенную для реализации последовательной связи по стандарту RS-485. Этот модуль не является частью традиционной системы ПЛК-автоматизации, а относится к классу оборудования для построения модульных систем сбора данных, автоматизированных испытательных стендов (ATE) и систем управления в научных исследованиях и R&D. NI PXI-8423 обеспечивает надежный, высокоскоростной двунаправленный обмен данными с множеством промышленных устройств, поддерживающих интерфейс RS-485 и такие протоколы, как Modbus RTU. Установка модуля PXI-8423 в шасси PXI позволяет создавать компактные, синхронизированные и мощные измерительно-управляющие системы с возможностью интеграции различных интерфейсов.

Технические параметры

• Тип устройства: Интерфейсный модуль последовательной связи RS-485 для платформы PXI.

• Стандарт связи: RS-485 (полудуплексный, многоточечный).

• Количество портов: 4 независимых асинхронных последовательных порта.

• Скорость передачи данных: Программируется, до 3 Мбит/с на порт.

• Буфер данных: Большой буфер FIFO (на 128 Кбайт) на каждый порт для минимизации потерь данных при высокой нагрузке.

• Изоляция: Гальваническая изоляция 2500 В (среднекв.) на каждом порту для защиты системы от помех и разности потенциалов в промышленных сетях.

• Автоматическое управление потоком (AutoRS485): Аппаратная реализация автоматического переключения направления передачи (RTS Control) для сети RS-485, что значительно упрощает программирование и повышает надежность.

• Программирование: Управление через драйверы NI-VISA и NI-Serial в средах LabVIEW, C/C++, C#, Python и др.

Преимущества и особенности

1. Высокая производительность и плотность каналов: Модуль NI PXI-8423 предоставляет 4 полностью изолированных порта RS-485 в одном слоте PXI, что идеально для систем, где необходимо одновременно общаться с десятками устройств (датчиков, приводов, контроллеров).

2. Промышленная надежность и изоляция: Гальваническая изоляция каждого порта защищает дорогостоящую измерительную систему PXI от повреждений, вызванных заземляющими петлями, бросками напряжения и помехами в полевых сетях.

3. Аппаратная поддержка RS-485 (AutoRS485): Функция автоматического управления направлением передачи снимает с программиста сложную задачу точной временной синхронизации сигнала RTS, что устраняет распространенные ошибки связи и повышает стабильность.

4. Интеграция в синхронизированную систему PXI: Модуль использует общую синхронизацию шасси PXI, что позволяет точно координировать операции обмена данными по последовательному порту с другими измерительными и управляющими модулями (например, аналогового ввода/вывода, цифрового ввода/вывода) в рамках одного детерминированного цикла.

5. Поддержка стандартных промышленных протоколов: Идеально подходит для работы с устройствами, использующими Modbus RTU, а также другими протоколами на базе RS-485.

6. Развитая программная экосистема NI: Работа с модулем поддерживается стандартными драйверами и инструментами National Instruments, что ускоряет разработку и обеспечивает совместимость.

Примеры применения в различных отраслях

• Автоматизированные испытательные стенды (ATE): Связь с программируемыми источниками питания, измерительными приборами, климатическими камерами по интерфейсу RS-485 в рамках стенда для тестирования электронных компонентов или готовых изделий.

• Системы мониторинга и сбора данных (SCADA): Подключение множества удаленных датчиков (расхода, температуры, уровня) на промышленном объекте к центральной системе сбора данных на базе PXI.

• Контроль производства: Обмен данными с промышленными контроллерами (ПЛК), станками или роботами на производственной линии для интеграции в систему контроля качества.

• Научные исследования и разработки: Создание комплексных установок, где требуется управление специализированным оборудованием через последовательный интерфейс с одновременной высокоскоростной регистрацией данных.

Сравнение с аналогами (USB-преобразователи, коммуникационные модули ПЛК)

• Против USB-to-RS485 преобразователей: NI PXI-8423 выигрывает за счет высокой надежности, изоляции, точной синхронизации с другими модулями и стабильности драйверов в реальном времени. USB-решения подвержены задержкам ОС, проблемам с изоляцией и менее надежны для 24/7 работы.

• Против коммуникационных модулей в ПЛК (например, Siemens CP 340/340): Модули ПЛК предназначены для задач управления в реальном времени в рамках одной системы. PXI-8423 — это компонент измерительной платформы, оптимизированный для высокоскоростного сбора данных, гибкой обработки и интеграции с измерительными приборами в R&D и ATE-средах.

• Против внутренних карт RS-485 для ПК: Карты для ПК не обеспечивают синхронизацию, имеют ограниченную поддержку в реальном времени и, как правило, не обладают такой же степенью изоляции и плотностью каналов, как PXI-8423 в многослотовом шасси.

Рекомендации по выбору и важные замечания

1. Архитектура системы: Модуль NI PXI-8423 работает только в рамках платформы PXI или CompactPCI. Для его работы необходимо шасси PXI с контроллером.

2. Конфигурация сети RS-485: При построении сети необходимо использовать витую пару с правильным волновым сопротивлением, устанавливать терминальные резисторы (120 Ом) на концах линии и избегать звездообразных топологий.

3. Программное обеспечение: Для разработки приложений потребуются драйверы NI-VISA/NI-Serial и среда разработки, например, LabVIEW или возможность программирования на C/C++.

4. Питание изолированной стороны: Для работы встроенных изоляторов модуль PXI-8423 требует внешнего источника питания +5 В, который обычно предоставляется шасси через специальный разъем AUX.
