Описание продукта

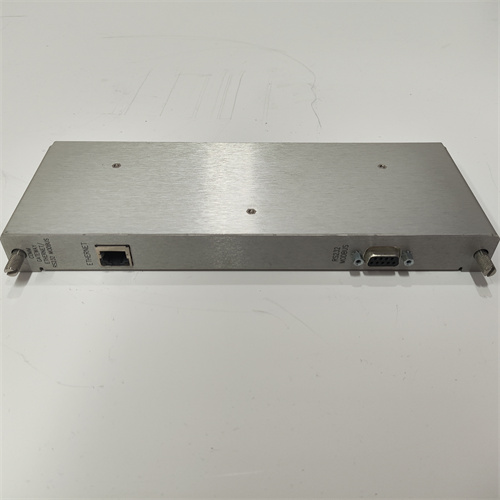

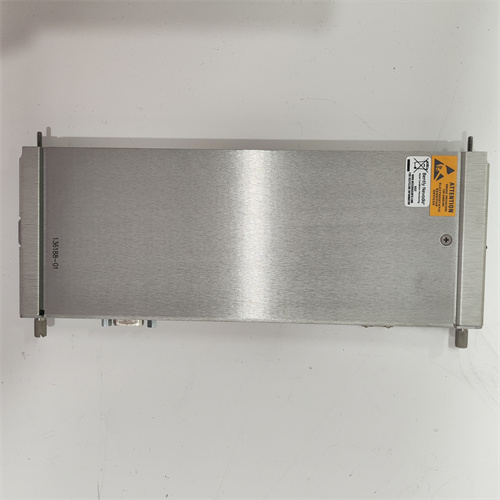

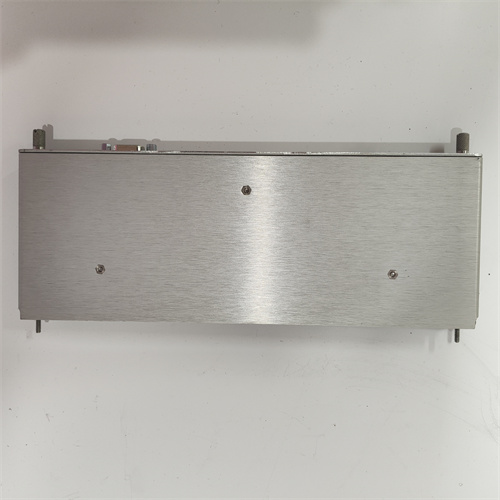

Модуль BENTLY 3500/92 136188-01 является интерфейсным шлюзом удаленного сбора данных (Transient Data Interface - TDI или аналог), разработанным для систем мониторинга состояния Bently Nevada 3500. Его основное назначение — обеспечение высокоскоростной передачи динамических (осциллографических) данных о вибрации и технологических параметрах из системы мониторинга 3500 во внешние системы для детального анализа, архивирования и диагностики. Этот модуль действует как мост между защитной системой мониторинга и системами управления (DCS) или программным обеспечением для анализа (например, System 1). Установка модуля BENTLY 3500/92 136188-01 позволяет инженерам по надежности получать ценнейшие данные о переходных процессах машины (пуски, остановы, сбои) без вмешательства в работу основной системы защиты. Таким образом, модуль BENTLY 3500/92 136188-01 расширяет диагностические возможности комплекса 3500, превращая его из системы защиты в инструмент прогнозного обслуживания.

Технические параметры и характеристики

• Тип устройства: Интерфейсный модуль для передачи данных (Transient Data Interface, Communication Gateway).

• Назначение в системе: Установка в стойку Bently Nevada 3500 для сбора и буферизации динамических данных с других мониторных модулей (например, 3500/42, 3500/45).

• Поддерживаемые протоколы передачи: Часто использует высокоскоростные последовательные интерфейсы, такие как RS-485/422, или сетевые интерфейсы для связи с рабочей станцией или сервером данных.

• Тип передаваемых данных: Осциллографические данные (форма волны вибрации), данные о событиях (тревоги, срабатывания), балансировочные данные.

• Скорость передачи: Высокая скорость, необходимая для передачи больших объемов динамических данных без потерь.

• Совместимость: Предназначен для работы в стойке 3500 с соответствующими версиями firmware и совместим с ПО для анализа, таким как Bently Nevada System 1™.

• Питание: Получает питание от backplane стойки 3500.

• Индикация: Светодиодные индикаторы состояния питания, активности передачи данных и ошибок.

Преимущества и ключевые особенности

1. Запись переходных процессов: Главная особенность модуля BENTLY 3500/92 136188-01 — возможность захвата и передачи данных о критических переходных режимах работы оборудования (пуск, останов, сбой), которые являются наиболее информативными для диагностики скрытых дефектов.

2. Независимость от системы защиты: Модуль работает параллельно основной системе мониторинга, не влияя на её надёжность и время отклика. Это позволяет проводить углубленный анализ без риска вмешательства в функции безопасности.

3. Интеграция с системами анализа: Данные с модуля BENTLY 3500/92 136188-01 легко интегрируются в специализированное ПО для управления надёжностью активов (например, System 1), создавая целостную картину состояния машины.

4. Упреждающая диагностика: Обеспечивая доступ к динамическим данным, модуль позволяет перейти от реактивного обслуживания по факту срабатывания аварии к прогнозному техобслуживанию, планируя ремонты до возникновения критических отказов.

Примеры применения в различных отраслях

• Энергетика (ТЭЦ, АЭС): Запись данных вибрации турбогенераторов во время пусков и остановов для оценки центровки, термических напряжений и состояния подшипников.

• Нефтегазовая промышленность: Мониторинг переходных процессов в газотурбинных приводах и центробежных компрессорах на компрессорных станциях для выявления проблем с ротором или аэродинамикой.

• Металлургия: Анализ данных о вибрации редукторов и валков прокатных станов во время изменения режимов прокатки.

• Химическая промышленность: Диагностика состояния турбоагрегатов и насосов высокого давления по данным, записанным во время запуска и выхода на рабочий режим.

Сравнение с аналогами других производителей

Модуль BENTLY 3500/92 136188-01 занимает уникальную нишу в рамках экосистемы Bently Nevada. Прямыми аналогами от других производителей систем мониторинга являются коммуникационные шлюзы для передачи динамических данных, например, от Emerson (CSI) или Baker Hughes. По сравнению с универсальными системами сбора данных (DAQ), данный модуль является предварительно сконфигурированным, «готовым к работе» решением, которое не требует сложной настройки каналов и гарантированно совместимо с системой защиты 3500. Его ключевое преимущество — надежная и синхронизированная передача данных именно из систем мониторинга машин, в отличие от универсальных сборщиков информации с полевой шины.

Рекомендации по выбору и важные замечания

1. Определение функциональной необходимости: Модуль BENTLY 3500/92 136188-01 необходим, если требуется углубленный анализ переходных процессов и запись осциллографических данных. Для простого мониторинга текущих значений и тревог достаточно стандартных коммуникационных модулей (например, 3500/22).

2. Проверка совместимости с конфигурацией стойки: Перед заказом необходимо убедиться, что версия firmware модуля BENTLY 3500/92 136188-01 совместима с версиями firmware других модулей в стойке (мониторов вибрации, контроллера) и с версией программного обеспечения на принимающей стороне (System 1).

3. Требования к ПО и сети: Для работы с данным модулем необходимо соответствующее лицензированное ПО для сбора и анализа данных (например, ADRE/S), а также правильно спроектированная сеть передачи данных с достаточной пропускной способностью.

4. Конфигурация и настройка: Настройка модуля, включая выбор каналов для записи, триггерных условий (событие, тревога) и параметров передачи, требует специальных знаний. Работы должны выполняться обученным персоналом. Всегда используйте официальную документацию, доступную, например, по ссылке: [вставить вашу ссылку здесь]. Интеграция таких систем часто требует участия сертифицированных специалистов.
