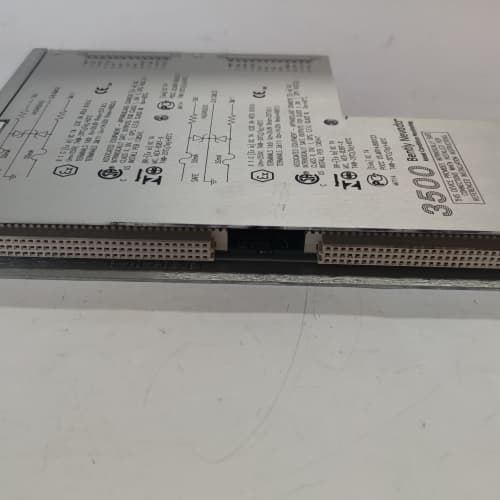

BENTLY 3500/94 145988-01: Описание релейного модуля вывода

Модуль BENTLY 3500/94 145988-01 является релейным выходным модулем (Relay Output Module) в системе мониторинга состояния оборудования Bently Nevada 3500. Данный модуль, также известный как 3500/94 Relay Module, выполняет критически важную функцию преобразования логических команд от системы защиты в физические, силовые коммутационные действия. Основная задача модуля BENTLY 3500/94 — обеспечение изолированного и надежного интерфейса для управления внешними устройствами, такими как клапаны аварийной остановки, сигнальные сирены, световые табло или цепи отключения привода, на основе сигналов тревоги (Alert, Danger) от мониторных модулей (например, 3500/42, 3500/44). Модуль 145988-01 представляет собой конкретную ревизию или вариант исполнения данного компонента. Подробные схемы подключения и логики работы для релейного модуля BENTLY 3500/94 145988-01 можно найти в официальной документации по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип модуля: Релейный выходной модуль с фиксированной логикой.

• Количество реле: Обычно содержит несколько независимых реле (например, 4 или 5), каждое с нормально разомкнутыми (NO) и нормально замкнутыми (NC) контактами.

• Характеристики контактов реле: Рассчитаны на коммутацию значительных нагрузок, например: 2 А при 30 В постоянного тока или 0,5 А при 120 В переменного тока. Точные параметры зависят от ревизии.

• Тип логики: Имеет предустановленную, настраиваемую с помощью джамперов (перемычек) на плате логику работы. Каждое реле может быть сконфигурировано для активации по конкретным условиям тревоги (Alert, Danger) с одного или нескольких каналов мониторинга, а также для работы в нормально активированном (de-energized) или нормально деактивированном (energized) состоянии.

• Напряжение питания катушки: Отдельное напряжение для питания внутренней логики и катушек реле (например, +24 В DC или 125 В DC).

• Диагностика: Включает светодиодные индикаторы статуса для каждого реле и общего состояния модуля.

• Совместимость: Устанавливается в корзину (rack) системы Bently Nevada 3500 и получает команды от соседних мониторных модулей через внутреннюю шину rack.

Преимущества и отличительные особенности

Релейный модуль BENTLY 3500/94 145988-01 предлагает ряд ключевых преимуществ для систем защиты:

• Гальваническая развязка и надежность: Механические реле обеспечивают полную гальваническую развязку между низковольтной логикой системы 3500 и силовыми цепями управления, что повышает помехоустойчивость и надежность в тяжелых промышленных условиях.

• Гибкая настройка логики: Возможность аппаратной настройки с помощью перемычек позволяет адаптировать логику срабатывания каждого реле под конкретные требования технологического процесса без изменения программного обеспечения.

• Высокая коммутационная способность: Способность непосредственно управлять значительными нагрузками (соленоидами, малыми двигателями, лампами) без необходимости во внешних промежуточных реле.

• Интеграция с системой диагностики: Статус реле (активировано/деактивировано) отображается на лицевой панели и может передаваться в систему диагностики (например, System 1).

• Безопасность отказа: Может быть сконфигурирован по принципу «отказ в безопасное состояние» (Fail-Safe), где потеря питания приводит к активации критически важного реле для остановки оборудования.

Области применения и примеры использования

Модуль BENTLY 3500/94 применяется во всех отраслях с критически важным вращающимся оборудованием, где требуются надежные исполнительные действия по сигналу защиты:

• Энергетика (ТЭС, АЭС, ГЭС): Аварийная остановка турбогенератора по вибрации, отключение питательного насоса, запуск систем пожаротушения.

• Нефтегазовая промышленность: Отсечение топливного газа или остановка центробежного компрессора при превышении допустимой вибрации или осевого сдвига.

• Металлургия и горнодобыча: Аварийная остановка редуктора шаровой мельницы или главного привода конвейера.

• Химическая промышленность: Остановка турбодетандера или реакторного насоса при опасных параметрах.

Сравнение с аналогами других производителей

Прямыми аналогами модуля BENTLY 3500/94 являются релейные или выходные модули других систем мониторинга:

• Emerson (CSI) Output Modules: Выходные модули для систем Predictive Maintenance Emerson, которые могут иметь как релейные, так и транзисторные выходы. Логика часто программируемая.

• Schenck Vibro, Meggitt Output Relays: Специализированные релейные модули в их системах мониторинга. Принцип схож, но интерфейс и логика настройки уникальны для каждой платформы.

• Универсальные ПЛК-релейные модули: Релейные карты для ПЛК общего назначения (Siemens, Rockwell). Их ключевое отличие от 3500/94 — отсутствие предустановленной, специализированной логики, тесно интегрированной с системой мониторинга вибрации, и часто менее надежные реле, не предназначенные для прямого управления аварийными остановками в соответствии с API 670. Модуль BENTLY 3500/94 является частью сертифицированной системы машинной защиты.

Рекомендации по выбору и важные замечания

1. Конфигурация логики: Перед установкой необходимо тщательно спланировать и установить перемычки (джамперы) на плате модуля 145988-01 в соответствии с требуемой логикой срабатывания для каждого реле (источник сигнала, тип тревоги, нормальное состояние).

2. Нагрузка на контакты: Никогда не превышайте коммутационную способность контактов реле, указанную в спецификации. Для индуктивных нагрузок (соленоиды, двигатели) обязательно используйте подавители перенапряжений (варисторы или RC-цепи).

3. Напряжение питания катушки: Убедитесь, что напряжение питания, подаваемое на модуль 3500/94, соответствует его требованиям и имеет достаточную мощность для одновременной активации всех реле.

4. Интеграция с системой безопасности (SIS): В контурах аварийной остановки, относящихся к SIS, модуль BENTLY 3500/94 обычно является устройством инициирования, но не заменяет полноценный контроллер безопасности. Его применение должно быть валидировано в соответствии с МЭК 61511.

5. Тестирование: После настройки и установки необходимо провести функциональное тестирование каждого реле, имитируя сигналы тревоги от мониторных модулей.
