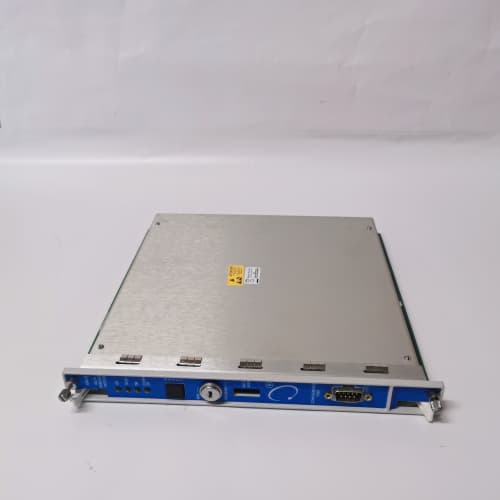

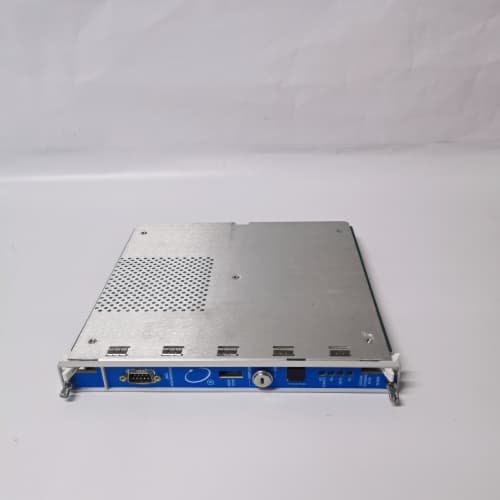

BENTLY 3500/20 125744-02 — Модуль контроля и мониторинга вибрации/положения ротора

Описание продукта: BENTLY 3500/20 125744-02

BENTLY 3500/20 125744-02 — это высокоточный модуль мониторинга (Monitor) в составе системы защиты и наблюдения за вращающимся оборудованием Bently Nevada 3500. Этот конкретный модуль, серия 3500/20, является ключевым компонентом для непрерывного контроля вибрации, осевого и радиального положения ротора, а также других механических параметров турбин, компрессоров, насосов и других критических машин. Модель с полным артикулом 125744-02 представляет собой законченное устройство, которое обрабатывает сигналы от подключенных датчиков (проксимиторов, вибропреобразователей), сравнивает их с уставками и формирует выходные сигналы для системы управления (ПЛК, DCS) и аварийной защиты. Модуль BENTLY 3500/20 обеспечивает не только защиту от катастрофических отказов, но и сбор диагностических данных для прогнозного технического обслуживания. Надежность и точность системы Bently Nevada делают модуль 3500/20 125744-02 отраслевым стандартом для ответственных применений.

Параметры продукта

• Система: Bently Nevada 3500.

• Тип модуля: Модуль мониторинга (Monitor Module), обычно 4-канальный.

• Контролируемые параметры: Зависит от конфигурации прошивки; типично:

• Относительная вибрация (Shaft Vibration) с двумя датчиками проксимиторами на канал.

• Положение вала (Rotor Position / Thrust Position).

• Абсолютная вибрация (Casing Vibration) с сейсмическими датчиками.

• Входные сигналы: Принимает сигналы от датчиков проксимиторов (система 5 В или -18 В), акселерометров или вибропреобразователей.

• Динамические выходы: Пропорциональные токовые (4-20 мА) или напряженческие (0-10 В) выходы, соответствующие измеренным параметрам, для систем DCS/ПЛК.

• Релейные выходы (TDI): Предохранительные выходы (Trip/Alert/Danger) для каждого канала, с независимыми, настраиваемыми уставками.

• Связь: Интеграция в раму 3500 с выходом на модуль связи для передачи данных в системы верхнего уровня.

• Диагностика: Встроенная непрерывная самодиагностика и диагностика датчиков (обрыв, КЗ, неисправность).

Преимущества и особенности

1. Надежность и безопасность: BENTLY 3500/20 спроектирован в соответствии с самыми строгими стандартами для систем машинного мониторинга (API 670) и предназначен для предотвращения катастрофических отказов. Архитектура с тройным модульным резервированием (TMR) доступна для критических применений, обеспечивая высочайший уровень отказоустойчивости.

2. Высокая точность и детальная диагностика: Модуль обеспечивает точные измерения ключевых параметров машины и предоставляет расширенные диагностические данные (например, спектральный анализ), необходимые для анализа состояния и прогнозирования остаточного ресурса оборудования.

3. Гибкость конфигурации: Модуль 3500/20 125744-02 может быть программно сконфигурирован под различные типы измерений (вибрация, положение, скорость) и типы датчиков, что делает его универсальным решением для разных машин.

4. Интеграция с системами управления: Наличие как аналоговых выходов (4-20 мА), так и цифровой связи через раму 3500 позволяет легко интегрировать данные мониторинга в систему управления технологическим процессом (DCS) и систему аварийной остановки (ESD).

5. Глобальная поддержка и признание: Bently Nevada (ныне часть Baker Hughes) является мировым лидером в области машинного мониторинга. Система 3500 и модули, такие как 3500/20, являются отраслевым стандартом, что обеспечивает доступ к экспертной поддержке и сервису по всему миру.

Примеры применения в различных областях

• Энергетика (ТЭЦ, АЭС, ГЭС): Непрерывный мониторинг вибрации и осевого положения роторов паровых и газовых турбин, турбогенераторов, питательных насосов.

• Нефтегазовая и нефтехимическая промышленность: Защита центробежных и поршневых компрессоров, турбодетандеров, газоперекачивающих агрегатов (ГПА) на компрессорных станциях и НПЗ.

• Металлургия и тяжелая промышленность: Контроль состояния воздуходувок, вентиляторов главного проветривания, дымососов, прокатных станов.

• Судовая промышленность: Мониторинг главных двигателей, валопроводов, вспомогательных насосов.

Сравнение с аналогами конкурентов

Основными конкурентами системы Bently Nevada 3500 являются системы мониторинга машин Emerson (CSI 6500/AMS 6500) и Schenck (Vibrocontrol 4000/6000). Модуль BENTLY 3500/20 конкурирует с аналогичными многоканальными модулями мониторинга этих производителей. Ключевым отличием и преимуществом Bently Nevada часто является более глубокое признание в традиционно консервативных отраслях (энергетика, нефтегаз) благодаря длительной истории надежности, широкой сети сертифицированных инженеров и фокусу на функциональной безопасности. Решения конкурентов могут предлагать более современные интерфейсы пользователя или продвинутую аналитику на уровне ПО.

Рекомендации по выбору и меры предосторожности

1. Определение измеряемых параметров: Точно определите, какие параметры (относительная вибрация, осевое положение, абсолютная вибрация) и на каких точках измерения необходимо контролировать для защиты вашей машины. От этого зависит конфигурация модуля 3500/20.

2. Согласование с датчиками: Критически важно использовать датчики (проксимиторы, акселерометры), рекомендованные и сертифицированные для работы с системой 3500. Правильный монтаж, калибровка и настройка зазоров датчиков обязательны.

3. Настройка уставок: Уставки аварийного отключения (Trip) и предупреждения (Alert) должны быть установлены в соответствии с паспортом машины, результатами вибродиагностики и международными стандартами (ISO 10816, API 670). Неправильные уставки могут привести как к ложным остановкам, так и к пропуску опасного состояния.

4. Интеграция в систему безопасности: При использовании релейных выходов модуля BENTLY 3500/20 125744-02 в контуре безопасности (SIS/ESD) убедитесь в соблюдении соответствующих стандартов (IEC 61508/61511) и требований к SIL (Safety Integrity Level).
