Описание продукта

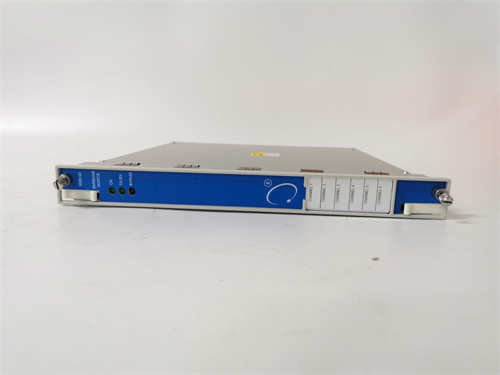

BENTLY 3500/60 163179-01 представляет собой модуль связи, являющийся частью системы защиты и мониторинга машин (Machinery Protection System - MPS) серии 3500. Основная функция модуля 3500/60 — предоставление интерфейса для передачи данных о состоянии оборудования (вибрация, осевое положение, скорость, температура и др.) из системы мониторинга во внешние системы управления, такие как АСУ ТП (DCS, PLC) или системы управления турбиной (Turbine Control System). Модуль BENTLY 3500/60 служит критически важным шлюзом, преобразующим аналоговые сигналы (4-20 мА) и дискретные сигналы тревог от мониторных модулей (таких как 3500/42, 3500/45) в цифровые данные для передачи по промышленным сетям (часто по протоколу Modbus, Foundation Fieldbus или другим). Его установка обеспечивает интеграцию специализированной системы вибромониторинга в общую архитектуру управления предприятием, позволяя операторам видеть критически важные параметры машины в единой среде.

Технические параметры

• Тип устройства: Модуль связи/интерфейсный модуль (Communication Gateway) для стойки 3500.

• Назначение: Интеграция системы мониторинга Bently Nevada 3500 с DCS/PLC/SCADA.

• Входные данные: Прием данных от других модулей в стойке 3500 через внутреннюю шину TDM (Time-Division Multiplexing).

• Выходные интерфейсы: Аналоговые выходы (4-20 мА) для ключевых параметров, дискретные выходы для сигналов "Тревога" и "Опасность", цифровые коммуникационные порты (RS-232/485, Ethernet) для протоколов передачи данных.

• Поддерживаемые протоколы: Modbus RTU, Modbus TCP/IP, Foundation Fieldbus H1, OPC (в зависимости от конкретной версии и конфигурации).

• Совместимость: Устанавливается в любом свободном слоте стойки (раки) системы 3500. Полный артикул 163179-01 указывает на конкретную ревизию и комплектацию.

• Питание: Получает питание от стойки 3500.

Преимущества и особенности
Ключевым преимуществом модуля BENTLY 3500/60 163179-01 является его надежность и соответствие стандартам для систем защиты машин, применяемых на критически важном оборудовании. Он обеспечивает высокую точность и целостность данных при передаче. Модуль позволяет централизованно конфигурировать все каналы передачи данных с помощью специализированного ПО Bently Nevada (например, 3500 Configuration Software), что упрощает настройку и обслуживание. Важной особенностью является его способность передавать как динамические (вибрационные), так и статические (положение, температура) данные. Его архитектура с двойной (избыточной) конфигурацией часто используется для повышения отказоустойчивости канала связи.

Примеры применения в различных областях

• Энергетика (ТЭЦ, АЭС): Передача данных о вибрации, осевом сдвиге и скорости вращения паровых и газовых турбин в центральный диспетчерский пункт (DCS) для непрерывного контроля состояния.

• Нефтегазовая промышленность: Интеграция системы мониторинга центробежных и поршневых компрессоров на компрессорных станциях в общую АСУ ТП.

• Морские платформы и суда: Передача тревог и параметров состояния главных двигателей и насосов в судовую систему управления.

• Металлургия: Мониторинг состояния редукторов и подшипников на прокатных станах и передача данных в цеховую систему управления.

Сравнение с аналогами конкурентов
Прямыми аналогами модуля BENTLY 3500/60 являются интерфейсные модули других производителей систем мониторинга, таких как Schaeffer VibroMonitor или Emerson CSI 6500 Interface Module. Однако система Bently Nevada 3500 является отраслевым стандартом для ответственных применений. Главное отличие модуля 3500/60 — это его неотъемлемая часть самой распространенной и проверенной MPS-платформы, что гарантирует полную совместимость, глубокую диагностику и глобальную техническую поддержку. По сравнению с универсальными аналоговыми или дискретными модулями ввода ПЛК, модуль BENTLY 3500/60 163179-01 передает уже обработанные, откалиброванные и диагностированные данные, полученные от специализированных мониторных модулей.

Рекомендации по выбору и меры предосторожности

1. Точная спецификация: Убедитесь, что полный артикул BENTLY 3500/60 163179-01 соответствует требуемой аппаратной ревизии и комплектации (например, наличие определенных коммуникационных опций). Совместимость с версией ПО стойки 3500 также важна.

2. Протокол связи: Четко определите, какой протокол (Modbus RTU, Modbus TCP/IP и т.д.) требуется для интеграции с вашей системой управления, и убедитесь, что выбранный модуль его поддерживает.

3. Конфигурационное ПО: Для настройки модуля обязательно требуется фирменное программное обеспечение Bently Nevada и соответствующий кабель для подключения к стойке. Конфигурация выполняется на уровне всей стойки 3500.

4. Эксплуатационные условия: Модуль предназначен для установки в управляемых условиях контрольной комнаты или в защищенных шкафах. Не предназначен для монтажа непосредственно на вибрирующем оборудовании.

5. Квалификация персонала: Работы по замене, конфигурации и диагностике модуля должны проводиться специалистами, прошедшими обучение по системам Bently Nevada, из-за критической важности функций системы защиты машин. Перед заменой модуля 3500/60 всегда сохраняйте и загружайте актуальную конфигурацию стойки.
