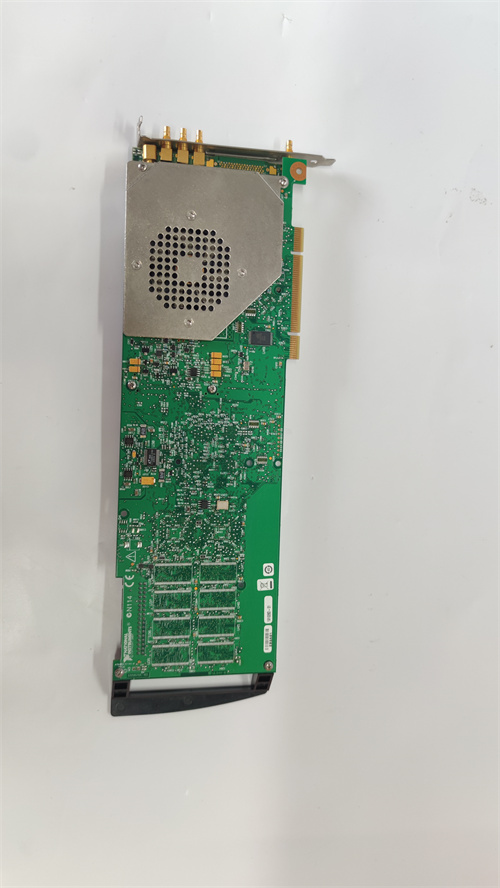

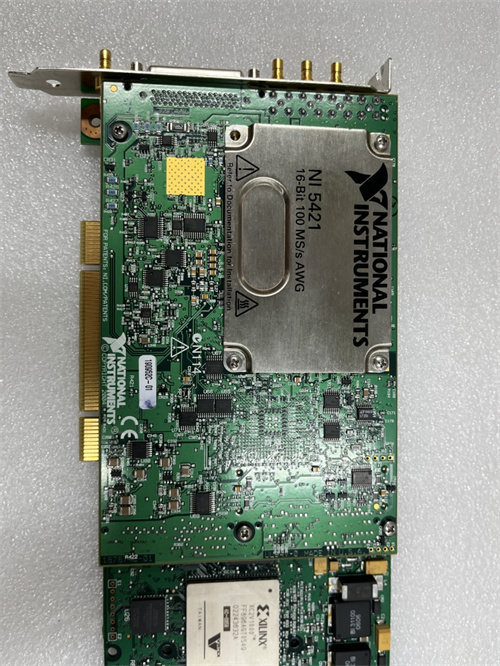

NI PCI-5421

Продуктовые параметры и спецификации:

Производитель: National Instruments (NI)

Тип: Арбитрар произвольных волновых форм

Варианты: PCI-5421 предлагается в трех вариантах, основанных на размере интегрированной памяти: 8 MB (778692-01), 32 MB (778692-02), и 256 MB (778692-03)

Функции: Модуль способен генерировать пользовательские произвольные волновые формы, включая стандартные сигналы, такие как синусоидальные, линейно возрастающие, треугольные и квадратные волны. Для точного генерации волновых форм PCI-5421 использует прямой цифровой синтез частоты (DSS)

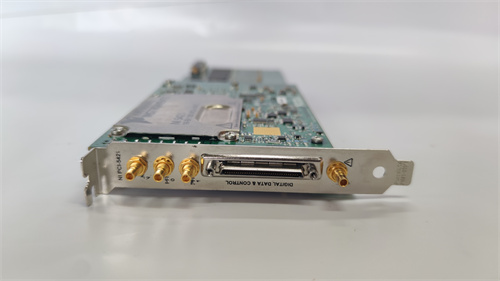

Каналы: PCI-5421 имеет один аналоговый выходной канал, который имеет SMB (Socket Mount Box) разъем. Разрешение DAC выходного канала составляет 16 бит. Канал является напрямую соединенным (DC-coupled)

Максимальная пропускная способность: Максимальная пропускная способность волновых генераторов PCI-5421 составляет 43 MHz

Фильтр: PCI-5421 имеет 7-полюсный эллиптический фильтр

Программируемые каналы: Модуль имеет два двунаправленных канала, которые могут быть программируемы. Каналы имеют SMB (Socket Mount Box) разъем и частотный диапазон от DC до 105 MHz. Каналы могут использоваться как каналы триггера, и максимальное входное перенапряжение составляет от -2 до +7 V

Области применения:

Лаборатории исследования и разработки: PCI-5421 идеально подходит для лабораторийных исследований, где требуется генерация произвольных волновых форм для тестирования или измерения различных электрических и электронных устройств.

Системы автоматизации и контроля: Благодаря своей гибкости и высокой точности, модуль PCI-5421 может быть интегрирован в системы автоматизации и контроля, позволяя пользователям генерировать произвольные сигналы, необходимые для управления и мониторинга различных процессов.

Образовательные учреждения: В образовательных учреждениях PCI-5421 может быть использован в курсах электроники, электротехники, и автоматизации, предоставляя студентам возможность практически работать с генерацией произвольных волновых форм.

Примечание:

Для полного и точного ознакомления с параметрами, спецификации, и областями применения NI PCI-5421, рекомендуется ознакомиться с официальными техническими документами, инструкциями по эксплуатации, и рекомендациями по применению, предоставленными производителем. Также, рекомендуется консультироваться с квалифицированными специалистам, если возникнут вопросы по установке, эксплуатации, или обслуживанию этого продукта.
