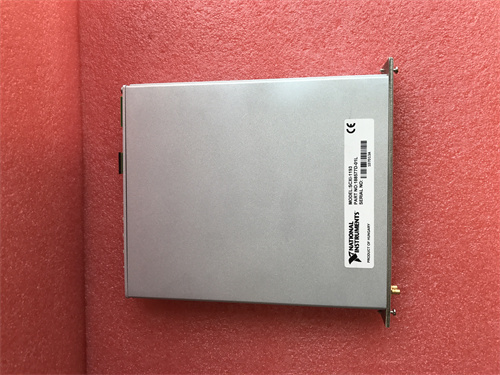

NI SCXI-1193 — многоканальный многоканальный переключающий модуль, производимый национальной компанией Instruments. Ниже приведены конкретные описания параметров, параметров, размеров, веса, серии, характеристик и функций:

Параметры и характеристики:

Номер канала: 32 канала.

Физический размер: 1.2 x 6.8 x 7.8 дюймов.

Вес: 2 унции, примерно 56,7 грамма.

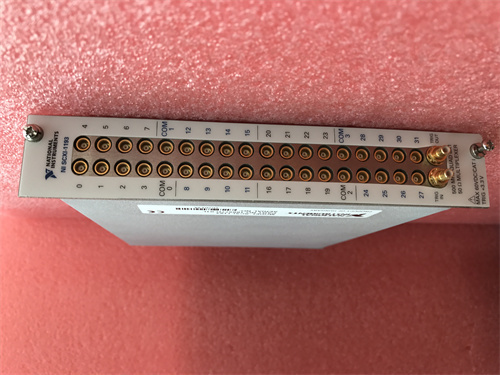

Тип интерфейса: с 36 разъёмами MCX для ввода/вывода и двумя SMB для пусковых разъёмов.

Тип реле: сделан из серебряного палладия и золота.

Максимальная скорость сканирования: 100 операций в секунду.

Рекомендова температурн диапазон работ: 0 ° C до 50 ° C.

С хранен температурн диапазон: - 20 ° C по 70 ° C.

Уровень неконденсации: от 5 до 85%.

Серия:

Как часть модуля сбора данных и инструмента NI, он может быть частью SCXI серии, особенно многоканального дублирующего модуля и переключающего модуля.

Характеристики:

Высокая плотность: 32 канала, предназначенных для прикладных сцен, которые требуют большого количества каналов.

Несколько режимов конфигурации: может быть сконфигурирована как неоконный многоканальный мультиплеер, внешний многоканальный мультиплексор или редкая матрица различных размеров.

Мощность обработки высокочастотных частот: каждая конфигурация может выдержать частоту сигнала от DC до более чем 500 МГЦ.

Высокая гибкость: модуль использует экранированный кабельный дизайн, который может быть очень гибким для подключения к устройствам сбора данных, датчикам или препроводящим устройствам, с тем чтобы осуществить передачу сигнала и сбор данных.

Программируемость: программирование может быть сконфигурировано в нескольких топологических структурах, таких как четырехсторонний мультиплексный мультиплексор 8 x 1, четырёхполюсник 4 x 1 и другие.

Интеграция с высокочастотными устройствами: как правило, с генераторами частот PXI-5404 и высокоскоростными цифровыми преобразователями PXI-5112.

Действие:

Передача сигнала и сбор данных: используется для передачи сигнала между устройством сбора данных и датчиком или исполнителем, а также для сбора соответствующей информации.

Промышленный контроль и тестирование измерений: применяемые в таких областях, как промышленный контроль, тестирование измерений и т.п., предоставляющие высокопроизводительный сбор данных и функции передачи сигналов.
