Описание продукта

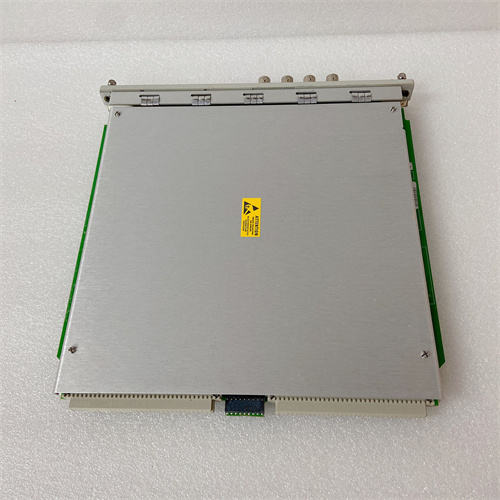

BENTLY 3500/40M 140734-01 представляет собой многоточечный монитор температуры на термопарах (Temperature Monitor) для системы мониторинга состояния оборудования Bently Nevada 3500. Этот модуль, 3500/40M, предназначен для точного измерения, непрерывного контроля и защиты вращающегося оборудования от перегрева на основе сигналов от стандартных термопар. Его основная задача — обеспечить надежный сбор данных о температуре ключевых узлов, таких как подшипники, корпуса, масляные системы, и формирование на их основе команд для системы управления. Модуль BENTLY 3500/40M 140734-01 является критически важным компонентом для предотвращения катастрофических отказов, вызванных перегревом. Полную техническую информацию можно найти в официальной документации Baker Hughes Bently Nevada.

Технические параметры и характеристики

• Тип модуля: Многоточечный монитор температуры на термопарах (Temperature Monitor, Thermocouple Input Module).

• Полный артикул: 140734-01.

• Совместимость: Предназначен для установки в крейт (стойку) системы мониторинга Bently Nevada 3500. Работает в паре с модулем питания/интерфейса (3500/15) и другими мониторами системы.

• Количество каналов: 16 изолированных каналов для подключения термопар. Конфигурация /40M указывает на расширенную многоканальность.

• Типы поддерживаемых термопар: Основные промышленные типы: J, K, T, E, R, S, B, N. Тип настраивается индивидуально для каждого канала через конфигурационное ПО.

• Температурный диапазон: Определяется выбранным типом термопары (например, для типа K: от -100°C до +1370°C).

• Точность: Высокая, обеспечивается встроенной системой компенсации температуры холодных спаев (CJC) и цифровой обработкой сигнала.

• Функции мониторинга и защиты:

• Независимая настройка уставок Alert (Предупреждение) и Danger (Опасность/Авария) для каждого канала.

• Формирование дискретных выходных сигналов для активации реле через модули релейного вывода (например, 3500/33).

• Расширенная диагностика: контроль обрыва термопары, короткого замыкания, проверка работоспособности модуля.

• Выходные сигналы: Аналоговые выходы 4-20 мА, пропорциональные температуре, для каждого канала (передаются через рамповый модуль 3500/50).

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния по каждому каналу (НОРМА, ТРЕВОГА, ОПАСНОСТЬ, ОБРЫВ).

• Питание: Получает питание от крейта 3500 через внутреннюю шину.

Преимущества и особенности

1. Высокая плотность каналов: Модуль 3500/40M позволяет контролировать до 16 температурных точек в одном компактном корпусе, что оптимально для сложного оборудования с множеством контролируемых узлов (подшипники, уплотнения, корпуса).

2. Превосходная точность и стабильность: Встроенная система компенсации холодных спаев и продвинутые алгоритмы обработки гарантируют точные и надежные измерения, что критически важно для раннего обнаружения тенденций к перегреву.

3. Надежная встроенная диагностика: Функции автоматического обнаружения обрыва и короткого замыкания в цепи термопары позволяют оперативно выявлять неисправности датчиков, предотвращая ложные остановки или, что более важно, пропуск реальной аварийной ситуации.

4. Гибкая конфигурация защиты: Возможность индивидуальной настройки порогов срабатывания и временных задержек для каждого канала позволяет адаптировать логику защиты под специфические тепловые характеристики конкретной машины и инерционность процессов.

5. Полная интеграция в систему 3500: Как и все модули серии, BENTLY 3500/40M 140734-01 обеспечивает централизованный контроль, конфигурацию и анализ данных в единой среде, где температурные тренды могут сопоставляться с вибрацией, осевым положением и другими параметрами.

Области применения и примеры использования

Модуль BENTLY 3500/40M 140734-01 применяется на любом ответственном вращающемся оборудовании, где перегрев является одним из основных факторов риска:

• Турбогенераторы (ТЭЦ, АЭС, ГЭС): Мониторинг температуры подшипников скольжения, температуры масла в системе смазки, температуры обмоток статора (через термопары сопротивления, подключаемые через преобразователи).

• Центробежные компрессоры: Контроль температуры подшипников и уплотнений на газоперекачивающих и технологических компрессорах.

• Насосы высокого давления: Измерение температуры подшипников и корпусов на питательных и циркуляционных насосах.

• Редукторы и крупные электродвигатели: Контроль температуры подшипников качения.

Пример: На паровой турбине электростанции к модулю 3500/40M подключены 12 термопар типа J, установленных в подшипниках ротора и вкладышах. Модуль BENTLY 3500/40M 140734-01 непрерывно отслеживает температуры. При развитии дефекта в одном из подшипников (износ, ухудшение смазки) его температура начинает монотонно расти. При достижении порога Alert система выдает предупреждение оператору. Если температура продолжает расти и пересекает порог Danger, модуль через связанный релейный модуль 3500/33 инициирует аварийный останов турбины, предотвращая задиры, оплавление баббита и катастрофическое разрушение ротора.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Верификация полного артикула: Убедитесь, что приобретаемый модуль имеет точный артикул 140734-01. Разные ревизии (-01, -02 и т.д.) могут иметь отличия в схемотехнике или совместимости с версией ПО конфигуратора 3500.

2. Качество измерительной цепи: Точность модуля 3500/40M напрямую зависит от качества термопар, компенсационных проводов и их монтажа. Используйте экранированные термопарные кабели, проложенные отдельно от силовых цепей. Соблюдайте полярность подключения.

3. Настройка уставок и инерционности: Уставки Alert и Danger должны устанавливаться на основе паспортных данных машины и исторических данных. Используйте функцию задержки срабатывания (Time Delay) для фильтрации кратковременных всплесков, не связанных с реальной неисправностью.

4. Плановое тестирование и калибровка: Включите каналы модуля в регламент периодического контроля. Проводите проверку реакции на симулированный обрыв термопары. Периодически (раз в 1-2 года или по регламенту) выполняйте метрологическую поверку, сверяя показания с эталонным источником термоЭДС.

5. Резервирование критических измерений: Для особо важных точек контроля (например, критического подшипника) рассмотрите установку двух термопар, подключенных к двум разным каналам модуля BENTLY 3500/40M. Это повысит отказоустойчивость. Всегда имейте актуальную резервную копию конфигурации всего крейта 3500, включая настройки данного модуля.
