Описание продукта

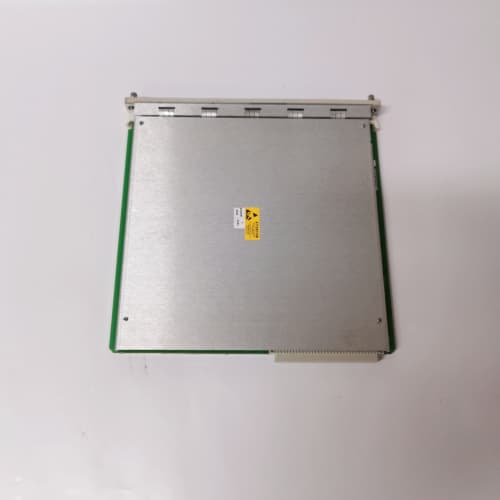

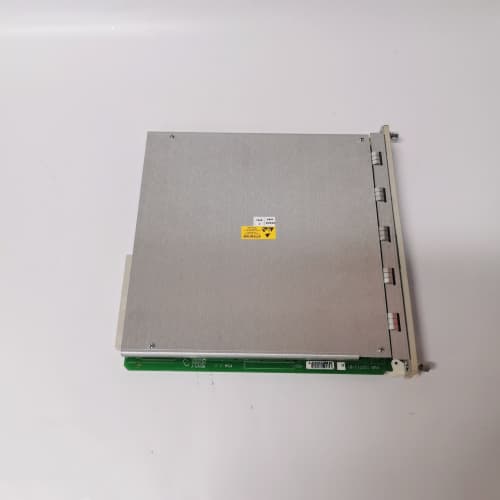

BENTLY 3500/40M 126615-01 представляет собой специализированный монитор для контроля температуры подшипников (Temperature Monitor) в системе мониторинга и защиты вращающегося оборудования Bently Nevada 3500. Этот модуль, 3500/40M, предназначен для точного измерения и непрерывного контроля температуры с использованием термопар (ТХК). Основная задача модуля BENTLY 3500/40M 126615-01 — сбор данных о температуре критических узлов, таких как подшипники скольжения и качения, корпуса насосов, элементы турбин, и формирование на их основе сигналов предупреждения (Alert) и аварийной остановки (Danger/Trip) для предотвращения повреждения оборудования. Указанный артикул 126615-01 является конкретным идентификатором версии и ревизии данного модуля. Полные технические данные можно найти в официальной документации Bently Nevada.

Технические параметры и характеристики

• Тип модуля: Многоточечный монитор температуры на термопарах (Temperature Monitor, Thermocouple Input Module).

• Полный артикул: 126615-01.

• Совместимость: Предназначен для установки в стойку (крепйт) системы мониторинга Bently Nevada 3500. Работает совместно с процессорным модулем (напр., 3500/15) и другими модулями системы.

• Количество каналов: 8 изолированных каналов для подключения термопар (типично для версии /40). Суффикс «M» может указывать на модификацию или особые функции.

• Типы поддерживаемых термопар: Основные промышленные типы, такие как J, K, T, E, R, S, B. Конкретный тип настраивается программно для каждого канала.

• Диапазон измерений: Определяется выбранным типом термопары (например, для типа K: от -100°C до +1370°C).

• Точность: Высокая, обеспечивается встроенной системой компенсации температуры холодных спаев (Cold Junction Compensation - CJC).

• Функции мониторинга и защиты:

• Настройка независимых уставок «Alert» (Предупреждение) и «Danger» (Опасность) для каждого канала.

• Формирование дискретных выходных сигналов для активации реле через модули релейного вывода (например, 3500/33).

• Встроенная диагностика обрыва и короткого замыкания термопары.

• Выходные сигналы: Аналоговые выходы 4-20 мА для каждого канала (обычно через отдельный рамповый модуль, например, 3500/50).

• Индикация: Светодиодные индикаторы на лицевой панели для визуализации состояния каждого канала (Норма, Тревога, Опасность, Неисправность).

• Питание: Обеспечивается от стойки 3500 через внутреннюю шину.

Преимущества и особенности

1. Высокая плотность и универсальность: Модуль 3500/40M позволяет контролировать до 8 температурных точек с различными типами термопар, что делает его компактным и эффективным решением для комплексного мониторинга машины.

2. Превосходная точность измерений: Благодаря встроенной компенсации холодных спаев и цифровой обработке сигналов, BENTLY 3500/40M 126615-01 обеспечивает стабильные и точные показания, необходимые для раннего обнаружения перегрева.

3. Надежная диагностика измерительных цепей: Функция автоматического обнаружения обрыва или короткого замыкания в цепи термопары позволяет оперативно выявлять проблемы с датчиками или проводкой, минимизируя риск ложных срабатываний или пропуска аварии.

4. Гибкая настройка защиты: Возможность индивидуальной конфигурации порогов срабатывания и временных задержек для каждого канала обеспечивает адаптацию логики защиты под конкретные характеристики оборудования и технологического процесса.

5. Полная интеграция в систему 3500: Модуль является неотъемлемой частью системы мониторинга, обеспечивая единый интерфейс для настройки, отображения и анализа температурных данных совместно с вибрацией, скоростью и другими параметрами.

Области применения и примеры использования

Модуль BENTLY 3500/40M 126615-01 применяется во всех отраслях, где требуется надежный контроль температуры вращающегося оборудования:

• Энергетика: Мониторинг температуры подшипников и масла турбогенераторов, питательных насосов, вентиляторов на электростанциях.

• Нефтегазовая промышленность: Контроль температуры подшипников центробежных и поршневых компрессоров, насосов высокого давления на компрессорных станциях и НПЗ.

• Металлургия: Измерение температуры подшипников прокатных станов, мощных электродвигателей.

• Химическая промышленность: Контроль температуры узлов трения на смесителях, реакторах с мешалками.

Пример: На газотурбинном приводе компрессорной станции к модулю 3500/40M подключены термопары типа K, установленные в подшипниках скольжения ротора. Модуль BENTLY 3500/40M 126615-01 непрерывно измеряет температуру. При ухудшении условий смазки температура одного из подшипников начинает расти. При достижении уставки «Alert» модуль активирует предупредительный сигнал для оператора. Если рост продолжается и достигает уставки «Danger», модуль через релейный выходной модуль инициирует аварийную остановку турбины, предотвращая заклинивание вала и серьезное повреждение.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Точное соответствие артикула: При заказе замены или расширения системы убедитесь в полном соответствии артикула 126615-01. Разные ревизии модулей 3500/40M могут иметь отличия в характеристиках или совместимости с версией ПО.

2. Правильный выбор и монтаж термопар: Для корректной работы используйте термопары, рекомендованные для промышленных применений, и соответствующие термопарные (компенсационные) провода. Строго соблюдайте полярность подключения к модулю BENTLY 3500/40M.

3. Настройка уставок и задержек: Уставки «Alert» и «Danger» должны быть установлены в соответствии с паспортными данными оборудования и рекомендациями производителя. Используйте временные задержки для фильтрации кратковременных всплесков температуры.

4. Контроль целостности цепей: Регулярно проверяйте работоспособность функции диагностики обрыва/КЗ, симулируя неисправность на тестовом канале. Это гарантирует, что неисправность датчика будет вовремя обнаружена.

5. Поверка и калибровка: Включите каналы модуля в график периодической метрологической поверки. Проводите сверку показаний с эталонным калибратором для подтверждения точности измерений. Всегда храните резервную копию конфигурации модуля.
