Описание продукта

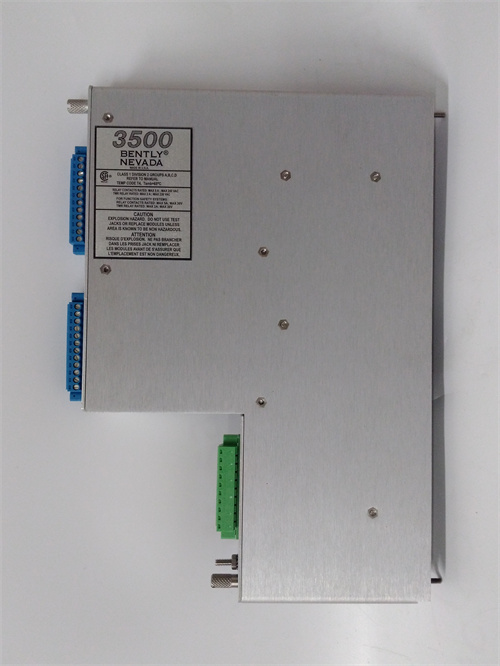

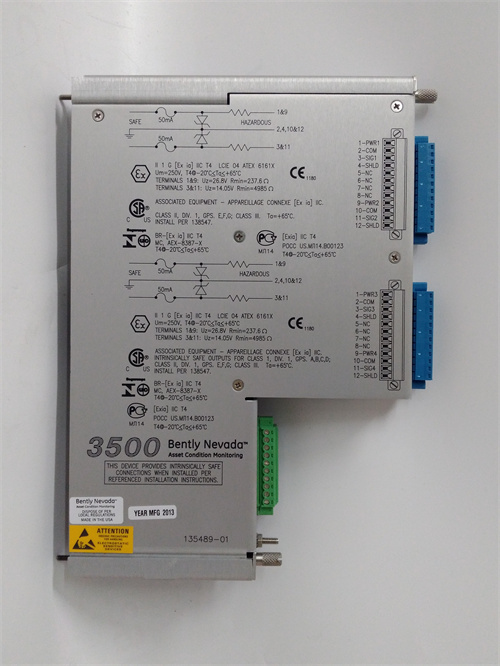

Модуль мониторинга вибрации BENTLY NEVADA 3500/42 135489-01 является ключевым компонентом в системах защиты критически важного роторного оборудования. Эта двухканальная карта предназначена для непрерывного измерения и контроля вибрации вала по параметрам пик-пик (размах) или среднеквадратичное значение (СКЗ), принимая сигналы от бесконтактных датчиков смещения (проксиметров). Функциональность и надежность модуля BENTLY 3500/42 обеспечивают своевременное выявление механических неисправностей, таких как дисбаланс, несоосность или трение, предотвращая тем самым серьезные повреждения. Конкретная ревизия 135489-01 представляет собой актуальную или специализированную версию этого широко признанного в отрасли монитора. Внедрение BENTLY NEVADA 3500/42 в систему управления позволяет не только выполнять функции аварийной защиты, но и собирать ценные данные для анализа трендов. Таким образом, выбор карты 135489-01 — это инвестиция в повышение надежности и безопасности всего технологического комплекса.

Технические параметры и характеристики

• Тип устройства: Двухканальный модуль мониторинга вибрации (монитор размаха вибрации) для установки в раму системы 3500.

• Входные сигналы: Два независимых канала для подключения вибропреобразователей смещения (проксиметров) Bently Nevada с выходом -2/-4 В на постоянном токе.

• Измеряемые параметры: Размах вибрации (от пика до пика) в микронах (µm) или милах (mils), либо среднеквадратичное значение (СКЗ).

• Выходные сигналы: Для каждого канала: аналоговый выход 4-20 мА, пропорциональный уровню вибрации; два релейных выхода (нормально разомкнутые/нормально замкнутые) с независимыми уставками для "Предупреждения" (Alert) и "Опасности" (Danger).

• Декремент задержки (Danger Latch Dropout Delay): Программируемая временная задержка для сброса реле "Опасность" после устранения сигнала, предотвращающая циклические срабатывания.

• Индикация: Светодиодные индикаторы на лицевой панели для статуса "Предупреждение", "Опасность", "Неисправность" и "ОК" для каждого канала.

• Совместимость: Полная интеграция с рамами, источниками питания и интерфейсными модулями системы Bently Nevada 3500. Конфигурация осуществляется через ПО или портативный коммуникатор.

Преимущества и особенности

• Надежность защиты: Архитектура с резервированием и высокостабильные электронные компоненты обеспечивают безотказную работу в условиях вибрации, электромагнитных помех и перепадов температур, что характерно для продукции BENTLY NEVADA.

• Гибкость конфигурации: Все параметры уставок, диапазонов измерения, коэффициентов масштабирования и режимов работы легко настраиваются под конкретную машину и датчик.

• Расширенная диагностика: Модуль осуществляет непрерывный самотест и мониторинг целостности входных сигналов (контроль обрыва/замыкания датчика), выдавая сигнал "Неисправность".

• Промышленный стандарт: Система 3500 и такие ее компоненты, как 3500/42 135489-01, являются де-факто стандартом для мониторинга состояния на ответственных объектах по всему миру.

• Поддержка прогнозного обслуживания: Предоставление стандартизированного аналогового сигнала 4-20 мА позволяет интегрировать данные о вибрации в высшие уровни АСУ ТП для анализа трендов.

Примеры применения в различных областях

• Энергетика: Защита подшипников и мониторинг вибрации роторов паровых и газовых турбин, а также турбогенераторов на электростанциях.

• Нефтегазовый сектор: Контроль центробежных нагнетательных и поршневых компрессоров на магистральных газопроводах, а также насосов высокого давления на нефтеперерабатывающих заводах.

• Химическая и нефтехимическая промышленность: Мониторинг технологических турбин, воздушных компрессоров и реактивных насосов, где выход из строя может привести к остановке всего производства.

• Металлургия: Защита приводных двигателей и вентиляторных установок на прокатных станах и доменных цехах.

Сравнение с аналогами конкурентов

По сравнению с универсальными системами сбора данных или мониторами других брендов (таких как GE Bently Nevada's main historical competitor - британская компания), модуль BENTLY 3500/42 демонстрирует четкие преимущества:

1. Специализация на защите: В отличие от систем общего мониторинга, основной целью 3500/42 135489-01 является надежное и быстрое выполнение функций защиты (отключения) оборудования, что подтверждается сертификациями по стандартам безопасности.

2. Системная интеграция: Карта не работает автономно; она является частью отказоустойчивой архитектуры с общей системой питания, логики и связи, что повышает общую надежность по сравнению с набором отдельных устройств.

3. Глобальная сервисная поддержка: Благодаря распространенности системы 3500, техническая поддержка, наличие обученного персонала и запасных частей, включая версию 135489-01, организованы по всему миру лучше, чем для решений многих конкурентов.

Рекомендации по выбору и важные замечания

• Проверка совместимости: При выборе модуля BENTLY NEVADA 3500/42 135489-01 необходимо убедиться в совместимости его аппаратной и программной ревизии (Dash Number -01) с остальными модулями в стойке и версией программного обеспечения конфигуратора.

• Соответствие датчикам: Модуль калибруется под определенный тип и чувствительность проксиметров (обычно 8 В/мм или 200 мВ/мил). Использование датчиков с другими параметрами требует корректной перенастройки.

• Проектирование системы: Модуль требует установки в соответствующую раму системы 3500 с необходимыми модулями питания, процессором связи (например, 3500/92) и релейными модулями (при необходимости). Самостоятельно он не функционирует.

• Настройка уставок: Определение порогов "Предупреждение" и "Опасность" должно выполняться на основе пусковых характеристик и паспортных данных конкретной машины. Некорректные уставки сведут на нет всю эффективность защиты.

• Квалификация персонала: Монтаж, конфигурация и обслуживание должны проводиться специалистами, прошедшими соответствующее обучение. Всегда сохраняйте резервную копию конфигурации модуля.
