Описание продукта

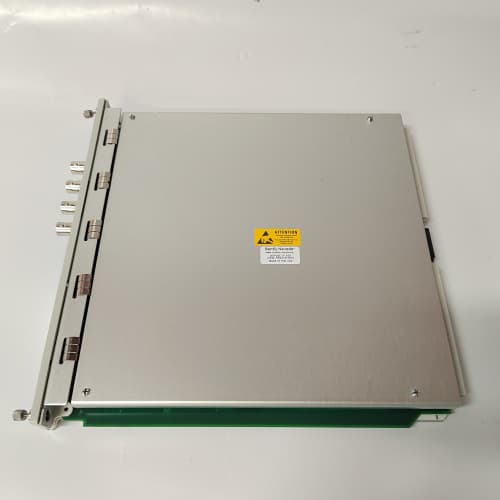

Двухканальный монитор вибрации BENTLY NEVADA 3500/42 176449-02 представляет собой высоконадежный модуль защиты для систем непрерывного контроля состояния машин (СКСМ). Это устройство, являющееся частью знаменитой платформы 3500, предназначено для точного измерения размаха вибрации или среднеквадратичного значения (СКЗ) на двух независимых каналах, используя сигналы от проксиметров (бесконтактных датчиков смещения). Основная задача модуля BENTLY 3500/42 — предотвращение катастрофических отказов роторного оборудования путем мгновенной выдачи команд на отключение при превышении заданных пороговых значений. Ревизия 176449-02 обозначает актуальную, усовершенствованную версию этого критически важного компонента, которая может включать обновления элементной базы или прошивки для повышения устойчивости. Интеграция BENTLY NEVADA 3500/42 176449-02 в систему управления обеспечивает не только защиту, но и сбор высококачественных данных для анализа трендов и прогнозирования остаточного ресурса. Таким образом, выбор именно этой модели является ключевым решением для обеспечения безопасности и бесперебойности работы турбин, компрессоров и насосов.

Технические параметры и характеристики

• Тип модуля: Двухканальный монитор вибрации для установки в рамы системы 3500.

• Входной сигнал: Принимает сигналы от двух вибропреобразователей смещения Bently Nevada (проксиметров) стандартного диапазона (обычно -2/-4 В постоянного тока на дюйм/мм).

• Измеряемые параметры: Размах вибрации (Пик-Пик) в µm или mils, либо СКЗ (Среднеквадратичное значение).

• Диапазоны измерения: Программируемые пользователем в широких пределах для соответствия различным типам машин и датчиков.

• Выходные сигналы: На каждый канал: изолированный аналоговый выход 4-20 мА (пропорциональный вибрации) и два настраиваемых релейных выхода (Form C) для уставок "Предупреждение" (Alert) и "Опасность" (Danger) с независимой логикой.

• Декремент задержки (Danger Latch): Настраиваемая временная задержка сброса аварийного реле после падения сигнала ниже порога.

• Диагностика: Непрерывный контроль целостности цепи датчика (обрыв, короткое замыкание) с выдачей сигнала "Неисправность" (Fault).

• Индикация: Интуитивно понятные светодиоды на лицевой панели для отображения состояния "Норма", "Предупреждение", "Опасность" и "Неисправность" по каждому каналу.

• Интерфейс конфигурации: Настройка параметров осуществляется через общий интерфейс системы 3500 с помощью портативного коммуникатора или программного обеспечения.

Преимущества и особенности

• Отказоустойчивость: Конструкция BENTLY NEVADA 3500/42 предусматривает резервирование и самодиагностику, что минимизирует риск ложных срабатываний или пропуска аварии, критически важных для систем защиты.

• Высокая точность и стабильность: Использование прецизионных компонентов обеспечивает долгосрочную стабильность измерений, что необходимо для достоверного анализа трендов вибрации.

• Промышленная надежность: Модуль 176449-02 разработан для работы в жестких условиях: при повышенной температуре, вибрации и электромагнитных помехах, характерных для машинных залов.

• Стандартизация и интеграция: Как часть глобально признанной системы 3500, модуль обеспечивает простую интеграцию, сокращает время ввода в эксплуатацию и упрощает обучение персонала.

• Гибкость применения: Широкие возможности настройки делают один модуль 3500/42 176449-02 применимым для защиты широкого спектра роторного оборудования различного размера и назначения.

Примеры применения в различных областях

• Энергетика: Защита опорных и упорных подшипников турбогенераторов, а также мониторинг вибрации насосов питательной воды на атомных и тепловых электростанциях.

• Нефтегазовая отрасль: Критически важный контроль центробежных компрессоров на линиях сжатия природного газа (LNG-заводы, компрессорные станции) и турбодетандеров.

• Нефтехимия: Мониторинг вибрации реакционных турбин, смесителей и экструдеров, где утечка или поломка могут привести к экологическим и технологическим инцидентам.

• Водоподготовка и распределение: Защита крупных насосов высокого давления в системах водоснабжения и ирригации.

Сравнение с аналогами конкурентов

В сравнении с более простыми одноканальными мониторами или системами защиты других производителей (например, Rockwell Automation, Siemens), BENTLY NEVADA 3500/42 выделяется следующим:

1. Специализация на мониторинге состояния (СКСМ): В отличие от ПЛК общего назначения, которые можно запрограммировать на логику защиты, модуль 3500/42 176449-02 создан исключительно для этой задачи, с аппаратной реализацией алгоритмов, что гарантирует высочайшую скорость отклика и предсказуемость.

2. Целостная система диагностики: Он предоставляет не просто сигнал "Авария", а полный набор диагностической информации о состоянии канала и датчика, что недоступно в базовых релейных блоках конкурентов.

3. Фокус на безопасность оборудования (Asset Protection): Вся архитектура системы 3500, включая данный модуль, спроектирована с приоритетом на предотвращение механического повреждения, а не только на управление процессом.

Рекомендации по выбору и важные замечания

• Проверка ревизии: При заказе замены или для расширения существующей системы крайне важно убедиться, что ревизия модуля (в данном случае -02) совместима с другими модулями в стойке. Использование несовместимых ревизий может привести к некорректной работе.

• Правильная калибровка под датчик: Необходимо точно знать тип и чувствительность установленных проксиметров. Неверная настройка этих параметров в конфигурации BENTLY 3500/42 приведет к систематической ошибке измерения.

• Независимость контуров защиты: Система на базе модулей 3500, таких как 176449-02, должна оставаться независимым, выделенным контуром защиты (Hardwired Protection), физически и логически отделенным от контура управления ПЛК, для обеспечения максимальной надежности.

• Документирование уставок: Все установленные пороговые значения "Alert" и "Danger" должны быть тщательно задокументированы и обоснованы паспортными данными машины и историческими данными вибрации.

• Использование оригинальных аксессуаров: Для подключения датчиков и монтажа в раму рекомендуется использовать штатные кабели, терминальные блоки и крепления от Bently Nevada.
