Описание продукта

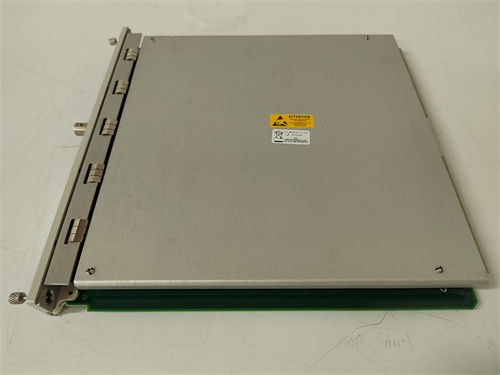

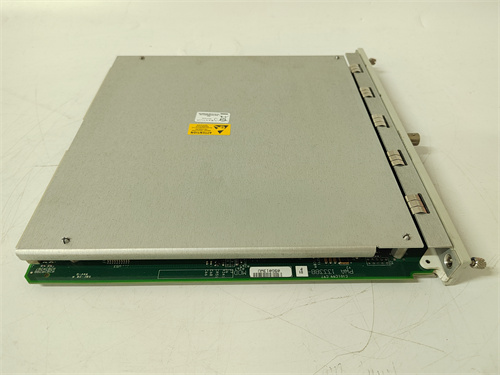

Релейный модуль BENTLY NEVADA 3500/50 133388-02 является ключевым аппаратным звеном в контуре безопасности систем мониторинга и защиты роторного оборудования. Этот четырехканальный модуль выполняет критически важную функцию: преобразование логических сигналов "Опасность" от измерительных мониторов (например, вибрации, осевого положения, скорости) в физическое действие — замыкание или размыкание силовых цепей. Устройство BENTLY 3500/50 служит конечным, надежным исполнительным элементом, обеспечивающим аварийный останов турбины, компрессора или насоса. Конкретная версия 133388-02 обеспечивает высочайший уровень отказоустойчивости благодаря использованию электромеханических реле и прямой интеграции в раму системы 3500. Установка модуля BENTLY NEVADA 3500/50 133388-02 гарантирует, что любое превышение уставок по критическим параметрам будет мгновенно и безоговорочно преобразовано в команду останова, защищая таким образом дорогостоящее оборудование от катастрофических повреждений. Надежность данного решения делает его стандартом для ответственных применений.

Технические параметры и характеристики

• Тип модуля: Четырехканальный модуль электромеханических реле (Trip Relay Module) для систем защиты.

• Входные сигналы (логика): 4 независимых входа, принимающие сигналы "Опасность" (Danger) от других мониторных модулей системы 3500 через внутреннюю backplane-шину. Логика срабатывания программируется.

• Выходные сигналы (силовые): 4 независимых электромеханических реле с контактами типа Form C (перекидные: нормально разомкнутый - NO, нормально замкнутый - NC, общий - COM).

• Коммутационная способность реле: До 2 А при 30 В постоянного тока (резистивная нагрузка) или до 0,5 А при 120 В переменного тока. Точные значения зависят от конкретной нагрузки и должны проверяться по спецификации.

• Режимы работы: Каждый канал независимо настраивается на режим фиксации (Latching) или самовозврата (Non-Latching, автоматический сброс).

• Управление сбросом: Для реле в режиме фиксации предусмотрены: кнопка ручного сброса (Reset) на лицевой панели и возможность дистанционного сброса через вход удаленного сброса.

• Индикация: На лицевой панели для каждого канала присутствуют светодиодные индикаторы "Trip" (Срабатывание) и "Reset/Ready" (Сброс/Готовность), а также индикатор питания модуля.

• Питание: Получает питание от модуля(ей) питания, установленного(ых) в той же раме системы 3500.

Преимущества и особенности

• Аппаратная надежность и безопасность: Электромеханические реле в модуле BENTLY 3500/50 обеспечивают гальваническую развязку, устойчивость к импульсным помехам и абсолютную предсказуемость состояния, что критически важно для цепей аварийного останова.

• Независимость и отказоустойчивость: Четыре полностью изолированных канала предотвращают распространение неисправности. Выход из строя одного канала не влияет на работу остальных.

• Гибкая логика действий: Возможность выбора между режимом фиксации (требует явного подтверждения и сброса персоналом) и автоматическим сбросом позволяет адаптировать поведение системы BENTLY NEVADA 3500/50 133388-02 под различные операционные процедуры.

• Прямая индикация и ручное управление: Наличие физической кнопки сброса и ярких светодиодов обеспечивает быстрое взаимодействие с оператором в аварийной ситуации и при восстановлении.

• Полная системная интеграция: Как часть системы 3500, модуль 133388-02 участвует в общей диагностике, а его конфигурация и статус централизованно управляются и отображаются.

Примеры применения в различных областях

• Энергетика: Непосредственное отключение главного стопорного клапана (MSV) паровой турбины или отвод возбуждения синхронного генератора при срабатывании защиты от превышения скорости (overspeed) или вибрации подшипников.

• Нефтегазовый сектор: Аварийная остановка приводного двигателя или отключение топливного клапана газотурбинного привода нагнетательного компрессора магистрального газопровода.

• Нефтехимия и химия: Инициация аварийного отключения реакторного блока или сложной технологической колонны при получении сигнала "Опасность" от системы мониторинга ключевого насоса или смесителя.

• Металлургия: Активация главного аварийного сигнала (сирена, световая табло) цеха и подача сигнала "Общая авария" на диспетчерский пульт при срабатывании любой из защит вращающегося оборудования (дымососы, вентиляторы).

Сравнение с аналогами конкурентов

По сравнению с использованием выходных модулей программируемых логических контроллеров (ПЛК) или отдельных релейных панелей, BENTLY NEVADA 3500/50 демонстрирует принципиальные отличия:

1. Специализация на безопасности (Safety vs. Control): Модуль 3500/50 133388-02 спроектирован как часть системы защиты (Machinery Protection System - MPS), где приоритет — максимальная надежность и минимальное время отклика. ПЛК же ориентированы на управление процессом (Process Control System - PCS), где важна гибкость логики.

2. Аппаратная определенность: Его логика (фиксация/сброс) реализована аппаратно и не может быть изменена ошибкой в программе ПЛК или его "зависанием". Это "жесткая" логика безопасности.

3. Архитектурная чистота: Внедрение модуля BENTLY 3500/50 позволяет сохранить физическое и логическое разделение между системой защиты (MPS) и системой управления (PCS), что является рекомендацией лучших инженерных практик и стандартов.

Рекомендации по выбору и важные замечания

• Анализ нагрузки: Крайне важно убедиться, что коммутационная способность реле модуля 133388-02 соответствует току и напряжению нагрузки (соленоиды клапанов, катушки контакторов, лампы сигнализации). Для индуктивных нагрузок (катушки) требуется запас по току и/или использование демпфирующих цепей.

• Выбор режима работы (Latch/Non-Latch): Критические команды останова (отключение топлива, пара) обычно настраиваются в режим фиксации (Latch) для предотвращения автоматического перезапуска без проверки оператором. Сигналы тревоги могут использовать Non-Latch.

• Независимость контура: Команды от BENTLY NEVADA 3500/50 должны подаваться напрямую на исполнительные механизмы, минуя любые программируемые системы управления (ПЛК), чтобы создать независимый и максимально надежный контур защиты (Hardwired Safety Loop).

• Резервирование: Для повышения доступности системы без ущерба для безопасности может применяться архитектура с резервированием релейных модулей (например, 2oo3 или 1oo2).

• Документирование и тестирование: Все назначения каналов и уставки должны быть зафиксированы. Регулярное функциональное тестирование релейных выходов модуля 3500/50 133388-02 является обязательной процедурой для поддержания готовности системы защиты.
