Описание продукта

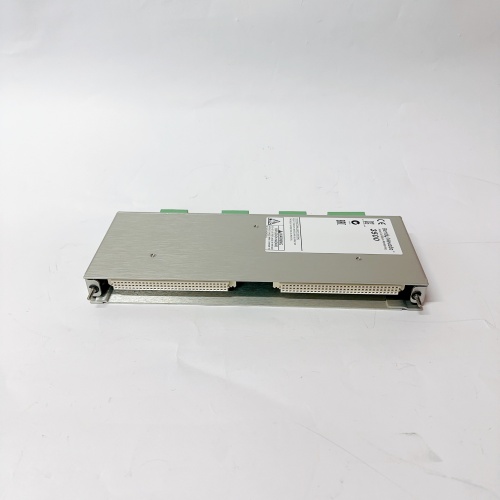

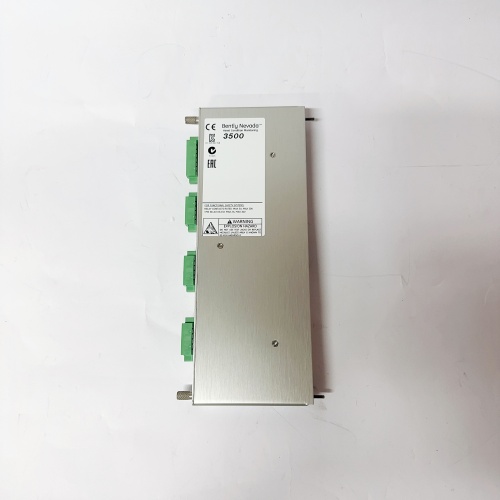

Четырехканальный релейный модуль BENTLY NEVADA 3500/50 133442-01 представляет собой конечное исполнительное устройство в надежных контурах аварийной защиты критически важного роторного оборудования. Этот модуль выполняет жизненно важную функцию, преобразуя логические сигналы «Опасность» от мониторов системы 3500 в физические команды останова через электромеханические реле. Устройство BENTLY 3500/50 служит аппаратным барьером, гарантирующим, что любой аварийный сигнал, будь то по вибрации, осевому положению или скорости, приведет к безотказному и мгновенному выполнению запрограммированного действия — отключению машины или активации тревоги. Ревизия 133442-01 является одной из стандартных версий этого ключевого компонента. Интеграция модуля BENTLY NEVADA 3500/50 133442-01 в систему мониторинга состояния обеспечивает разделение между системой диагностики и силовыми цепями управления, что является фундаментальным принципом построения отказоустойчивых систем защиты (Machinery Protection System). Таким образом, выбор именно этого релейного модуля напрямую влияет на целостность и безопасность всей технологической линии.

Технические параметры и характеристики

• Тип модуля: Четырехканальный релейный модуль аварийного останова (Trip Relay Module).

• Логические входы: 4 независимых канала, получающих команды «Danger» от измерительных модулей системы 3500 (например, 3500/42, 3500/45) через внутреннюю шину backplane.

• Выходные реле: 4 независимых электромеханических реле с контактами типа Form C (перекидные: NO, NC, COM).

• Коммутационная способность: Типичные номиналы: 2 А при 30 В постоянного тока или 0,5 А при 120 В переменного тока для резистивной нагрузки. Для точных значений необходимо обращаться к спецификации на ревизию 133442-01.

• Режимы работы каналов: Индивидуальная настройка каждого реле на режим фиксации (Latching) с ручным сбросом или режим самовозврата (Non-Latching).

• Управление сбросом: Локальная кнопка «Reset» на лицевой панели для сброса всех реле, находящихся в режиме фиксации. Возможность дистанционного сброса через отдельный вход.

• Индикация состояния: Для каждого канала: светодиоды «Trip» (Срабатывание) и «Reset/Ready» (Сброс/Готовность). Общий светодиод питания модуля.

• Питание: Обеспечивается от модулей питания, установленных в раме системы 3500 (например, 3500/15 или 3500/15A).

Преимущества и особенности

• Аппаратная независимость и надежность: Электромеханические реле в модуле BENTLY 3500/50 обеспечивают гальваническую развязку и не зависят от работоспособности программного обеспечения, что критически важно для выполнения функции безопасности.

• Предсказуемость и минимальное время отклика: Время срабатывания реле является фиксированным и минимальным, что обеспечивает быструю реакцию системы защиты, в отличие от времени цикла сканирования ПЛК.

• Гибкость конфигурации безопасности: Возможность настройки режима работы каждого канала позволяет реализовать различные операционные процедуры для разных типов аварийных ситуаций с помощью одного модуля BENTLY NEVADA 3500/50 133442-01.

• Ясный операторский интерфейс: Физическая кнопка сброса и яркая светодиодная индикация предоставляют оператору однозначную информацию о состоянии защиты и простой механизм восстановления после срабатывания.

• Системная диагностика: Несмотря на аппаратную природу, статус и конфигурация модуля являются частью общей диагностической сети системы 3500, что облегчает техобслуживание.

Примеры применения в различных областях

• Электроэнергетика: Непосредственное отключение стопорных и регулирующих клапанов паровой турбины при срабатывании защиты от превышения скорости или опасного уровня вибрации подшипников.

• Нефтегазовая отрасль: Аварийный останов газотурбинного привода центробежного компрессора на компрессорной станции магистрального газопровода по сигналу от системы мониторинга смазки или осевого сдвига ротора.

• Нефтехимическое производство: Инициация аварийной последовательности останова (ESD) реактора или колонны синтеза при получении сигнала «Опасность» от системы мониторинга критического насоса высокого давления.

• Водоснабжение и водоочистка: Отключение главного приводного двигателя многоступенчатого насоса высокого давления при обнаружении чрезмерной вибрации, угрожающей целостности уплотнений и трубопроводов.

Сравнение с аналогами конкурентов

По сравнению с использованием твердотельных релейных выходов ПЛК или сборкой панели на отдельных реле общего назначения, модуль BENTLY NEVADA 3500/50 обладает ключевыми преимуществами для систем защиты машин:

1. Интегрированная система безопасности: Модуль 3500/50 133442-01 является не отдельным компонентом, а частью спроектированной системы безопасности (3500), где все элементы (питание, мониторы, реле) тестированы на совместную работу и диагностику.

2. Стандартизация логики: Он предоставляет стандартизированные, проверенные режимы работы «Latch/Non-Latch», в то время как в ПЛК эту логику необходимо разрабатывать, документировать и валидировать, что увеличивает сложность и потенциальные ошибки.

3. Оптимизация под задачу: Специализирован для управления индуктивными нагрузками (катушки клапанов, контакторов) в промышленных условиях, в отличие от универсальных ПЛК-модулей, которые могут требовать дополнительных защитных цепей.

Рекомендации по выбору и важные замечания

• Согласование нагрузки: Перед выбором BENTLY 3500/50 необходимо тщательно проверить пусковой и установившийся ток нагрузки, которую будут коммутировать реле. Для катушек соленоидов и контакторов особенно важно учитывать индуктивный характер нагрузки.

• Стратегия сброса: Четко определите, для каких защит требуется режим фиксации (Latch), обязывающий оператора физически подтвердить сброс, а для каких допустим автоматический возврат (Non-Latch) после устранения причины.

• Принцип «жесткой» логики: Команды от модуля BENTLY NEVADA 3500/50 133442-01 должны подаваться непосредственно на силовые исполнительные устройства, минуя любые программируемые контроллеры, для обеспечения независимого и надежного контура аварийного останова.

• Резервирование и голосование: В особо критичных применениях рассмотрите использование нескольких модулей и схем голосования (например, 2-out-of-3) для повышения доступности без снижения уровня безопасности.

• Плановое функциональное тестирование: Включите процедуры регулярного тестирования срабатывания реле в регламент технического обслуживания системы для проверки полной целостности контура защиты.
