Описание продукта

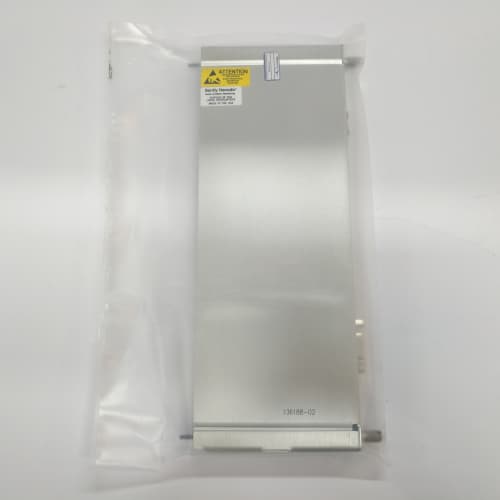

BENTLY 3500/33 SIL2-01-R0 представляет собой сертифицированный модуль релейного выхода (Relay Output Module) для систем мониторинга и защиты, разработанный в соответствии с требованиями стандартов функциональной безопасности. Этот модуль, 3500/33 SIL2-01-R0, является усиленной версией стандартного релейного модуля, предназначенной для использования в приложениях, где требуется гарантированный уровень безопасности в соответствии с уровнем полноты безопасности SIL 2 (Safety Integrity Level) по стандартам IEC 61508 и IEC 61511. Его ключевая функция — обеспечение надежного и детерминированного выполнения команд аварийной остановки (Trip) в ответ на сигналы от датчиков и систем мониторинга. Использование модуля BENTLY 3500/33 SIL2-01-R0 позволяет интегрировать систему защиты машин (Machinery Protection System) в общую архитектуру безопасности объекта (Safety Instrumented System - SIS). Подробные отчеты по безопасности и сертификаты доступны на официальном ресурсе BENTLY 3500/33 SIL2-01-R0.

Технические параметры и характеристики

• Тип модуля: Модуль релейного вывода, сертифицированный по SIL 2 (Safety Integrity Level 2).

• Сертификация: Соответствует международным стандартам функциональной безопасности IEC 61508 и IEC 61511 для использования в системах, относящихся к безопасности (Safety Instrumented Systems - SIS).

• Совместимость: Предназначен для установки в крейт (стойку) системы мониторинга Bently Nevada 3500. Совместим с другими модулями серии 3500. Конфигурация и логика активации реле настраиваются через специализированное ПО.

• Количество и тип реле: Обычно 4 независимых электромеханических реле с перекидными контактами (НО/НЗ - NO/NC).

• Режимы работы реле: Поддерживают критически важный режим фиксации (Latching) для сохранения состояния срабатывания до ручного сброса, что является обязательным требованием для систем безопасности.

• Коммутационная способность: Рассчитана на прямое управление цепями соленоидов, клапанов или входов ПЛК безопасности. Конкретные параметры по току и напряжению (например, 5 А, 250 В AC) указаны в сертифицированной спецификации.

• Диагностика и контроль: Расширенные функции самодиагностики для контроля целостности цепей реле, состояния контактов и внутренней логики, что является ключевым требованием для достижения высокого уровня SIL.

• Коэффициент опасных отказов (PFDavg): Имеет расчетный и сертифицированный средний показатель вероятности опасного отказа на требование (PFDavg), соответствующий уровню SIL 2.

• Питание: Получает питание от крейта 3500 через внутреннюю шину с возможными требованиями к резервированию для систем безопасности.

Преимущества и особенности

1. Сертификация функциональной безопасности (SIL 2): Главное преимущество модуля 3500/33 SIL2-01-R0 — это официальная сертификация, которая позволяет использовать его в качестве части системы, ответственной за предотвращение аварий, что требуется законодательством и корпоративными стандартами на многих опасных производствах.

2. Повышенная надежность и диагностика: Конструкция и компоненты модуля отбираются и тестируются в соответствии с жесткими требованиями стандартов безопасности. Расширенная диагностика позволяет обнаруживать отказы и переводить систему в безопасное состояние.

3. Детерминированное и проверяемое срабатывание: Логика работы модуля является детерминированной и поддающейся валидации, что обеспечивает предсказуемое выполнение функций безопасности в любых условиях.

4. Интеграция защиты машин и систем безопасности: Позволяет объединить систему мониторинга состояния оборудования Bently Nevada 3500 с архитектурой SIS, устраняя необходимость в промежуточных релейных шкафах и упрощая общую структуру безопасности объекта.

5. Полная трассируемость и документация: К модулю прилагается полный комплект сертификационной документации, включая отчеты по анализу безопасности (FMEDA), что облегчает процесс проектирования, валидации и аудита системы безопасности.

Области применения и примеры использования

Модуль BENTLY 3500/33 SIL2-01-R0 применяется на объектах с повышенными требованиями к промышленной безопасности:

• Нефтегазовая промышленность: Системы аварийного останова (ESD) компрессорных станций, установок фракционирования, где отказ турбомашины может привести к пожару или выбросу.

• Химическая и нефтехимическая промышленность: Защита реакторов с экзотермическими реакциями, где превышение скорости или вибрации мешалки требует гарантированной остановки.

• Энергетика: Функции защиты турбогенераторов, интегрированные в общую систему безопасности энергоблока.

• Производство с опасными процессами: Любое применение, где вращающееся оборудование представляет собой источник опасности, а его защита подпадает под действие стандартов функциональной безопасности.

Пример: На компрессорной станции магистрального газопровода система мониторинга Bently Nevada 3500 отслеживает вибрацию и температуру подшипников центробежного компрессора. При достижении опасного уровня сигнал от модуля мониторинга поступает на сертифицированный модуль 3500/33 SIL2-01-R0. Модуль, выполняющий запрограммированную логику безопасности, немедленно и гарантированно активирует фиксирующее реле. Это реле размыкает цепь в шкафу системы аварийного останова (ESD), что приводит к закрытию отсечных клапанов на входе и выходе компрессора и его безопасной остановке, предотвращая возгорание или разрушение.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Требуется анализ безопасности (HAZOP/LOPA): Применение модуля 3500/33 SIL2-01-R0 должно быть обосновано результатами анализа опасностей и определения уровня полноты безопасности (SIL). Использование SIL-сертифицированного оборудования без соответствующего анализа бессмысленно.

2. Проектирование в соответствии со стандартами: Весь контур безопасности, включающий датчики, логику (модуль BENTLY 3500/33 SIL2) и исполнительные элементы, должен быть спроектирован, установлен и протестирован в соответствии с жизненным циклом SIS по стандарту IEC 61511.

3. Квалификация персонала: Работа с системами функциональной безопасности требует специально обученного персонала, понимающего принципы SIL, требования к валидации и тестированию.

4. Строгое соблюдение процедур тестирования: Для поддержания заявленного уровня SIL необходимо неукоснительно следовать графику и процедурам функционального тестирования всего контура безопасности, включая модуль SIL2-01-R0, как это указано в плане тестирования SIS.

5. Полная документация и управление изменениями: Все изменения в конфигурации, подключении или логике модуля должны проходить через строгий процесс управления изменениями (Management of Change - MOC). Необходимо хранить полный комплект сертификационной и проектной документации на протяжении всего жизненного цикла системы.
