Описание продукта

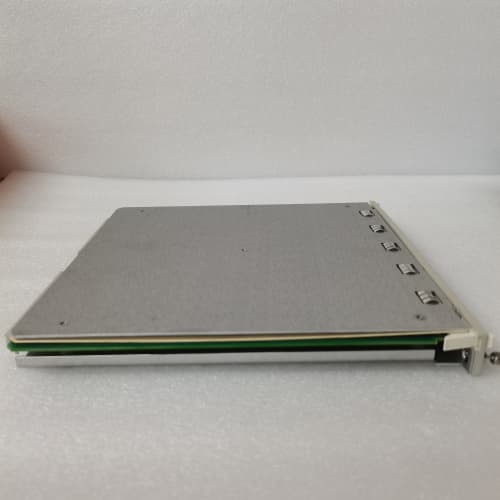

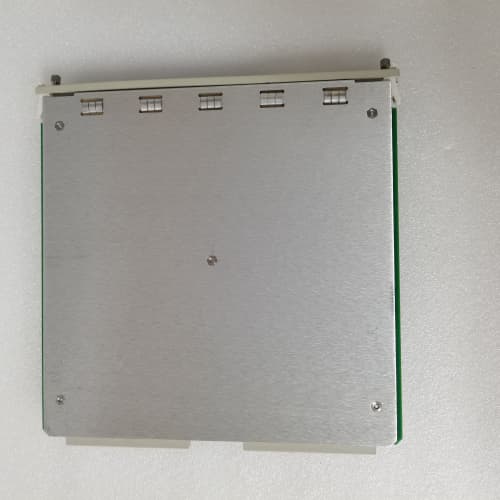

BENTLY 3500/33-01-RU представляет собой модуль релейного вывода (Relay Output Module) системы мониторинга состояния оборудования Bently Nevada 3500, предназначенный для работы на рынке Российской Федерации. Этот модуль, 3500/33-01-RU, выполняет критически важную функцию преобразования логических сигналов тревоги (Alarm) и аварийного останова (Trip) от других модулей системы 3500 в команды управления через электромеханические реле. Он обеспечивает надежное замыкание или размыкание внешних цепей для защиты турбин, компрессоров, насосов и другого вращающегося оборудования. Модуль BENTLY 3500/33-01-RU адаптирован для соответствия требованиям и стандартам, действующим в РФ. Полную информацию можно найти в официальной документации Bently Nevada.

Технические параметры и характеристики

• Тип модуля: Модуль релейного вывода (Relay Output Module) с региональной модификацией (-RU).

• Совместимость: Предназначен для установки в крейт (стойку) системы мониторинга Bently Nevada 3500. Работает совместно с модулями мониторинга вибрации, скорости, температуры и модулем питания/интерфейса.

• Количество и тип реле: 4 независимых электромеханических реле с перекидными контактами (НО/НЗ - нормально разомкнутый/нормально замкнутый).

• Назначение реле: Каждое реле может быть сконфигурировано для реагирования на сигналы Alarm или Trip от любого контролируемого канала в системе.

• Режимы работы:

• Нефиксирующий (Non-Latching): Автоматический возврат при снятии сигнала.

• Фиксирующий (Latching): Сохранение состояния срабатывания до ручного сброса (ключевая функция для аварийного останова).

• Коммутационная способность: Рассчитана на управление цепями соленоидов, клапанов, контакторов (типовые значения: 5 А при 250 В перем. тока).

• Гальваническая развязка: Полная изоляция между цепями реле и низковольтной логикой системы.

• Индикация: Светодиодный индикатор состояния для каждого реле.

• Питание: От крейта 3500 через внутреннюю шину.

• Особенность (-RU): Возможная адаптация документации, маркировки или сертификации для рынка РФ.

Преимущества и особенности

1. Надежность и отказоустойчивость: Электромеханические реле модуля 3500/33-01-RU обеспечивают высокую надежность коммутации даже в условиях электромагнитных помех, что критически важно для цепей аварийного останова.

2. Гибкая конфигурация: Возможность независимой настройки каждого из 4 реле для реакции на конкретные сигналы тревог или остановов с различных каналов мониторинга.

3. Функция фиксации (Latching): Обязательная для функций Trip, она гарантирует сохранение состояния срабатывания до осмотра оборудования, что необходимо для анализа причин остановки.

4. Интеграция в систему 3500: Полная совместимость и централизованная конфигурация через ПО системы, обеспечивающая единый интерфейс для управления защитой.

5. Адаптация для рынка РФ: Индекс -RU указывает на соответствие модуля BENTLY 3500/33-01-RU специфическим требованиям российского рынка, что может облегчить его сертификацию и внедрение на объектах в России.

Области применения и примеры использования

Модуль BENTLY 3500/33-01-RU применяется во всех отраслях с критически важным вращающимся оборудованием:

• Энергетика: Остановка турбогенераторов, питательных насосов на ТЭЦ и АЭС.

• Нефтегазовая промышленность: Аварийная защита центробежных компрессоров на компрессорных станциях, газоперекачивающих агрегатов.

• Металлургия: Защита приводов прокатных станов, мощных вентиляторов.

• Химическая промышленность: Остановка турбомашин на производствах аммиака, этилена.

Пример: На газотурбинном агрегате при превышении допустимой вибрации подшипника модуль мониторинга (например, 3500/42) формирует сигнал Trip. Этот сигнал поступает на заранее настроенное реле в модуле 3500/33-01-RU. Реле, работающее в фиксирующем режиме, немедленно размыкает свой нормально замкнутый контакт, включенный в цепь управления стопорным топливным клапаном. Это вызывает остановку турбины. Модуль BENTLY 3500/33-01-RU фиксирует это состояние, и реле остается разомкнутым до ручного сброса после устранения неисправности.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Верификация модификации (-RU): При заказе уточните у поставщика точные отличия модуля 3500/33-01-RU от стандартной версии. Убедитесь, что данная модификация соответствует вашим требованиям по сертификации или нормативным документам в РФ.

2. Разработка детальной логики защиты: Перед программированием модуля должна быть четко определена и согласована логика останова (Trip Logic), прописанная в руководстве по эксплуатации машины.

3. Обязательное использование фиксации для Trip: Для всех цепей аварийного останова настройте реле в режим Latching. Это требование промышленной безопасности.

4. Тестирование и документация: Включите периодическое функциональное тестирование реле модуля BENTLY 3500/33-01-RU в план ППР. Тестирование должно проверять физическое срабатывание реле и реакцию исполнительного механизма. Все изменения конфигурации должны документироваться.

5. Резервирование и питание: Для повышения отказоустойчивости критических функций рассмотрите резервирование цепей останова. Убедитесь, что источник питания крейта 3500 надежен и, при необходимости, резервирован, так как от него зависит работа всех модулей, включая 3500/33-01-RU.
